Штык-нож к винтовке Арисака тип-30
из коллекции @in_einem_boot
Японский штык к винтовке Тип 30 (Арисака).
В 1897 году, Японская империя приняла на вооружение винтовку калибра 6,5 мм, названную по имени полковника Нариакира Арисака, начальника Токийского Арсенала, который также возглавлял комиссию по созданию данной модели винтовки. Штык разработанный к данной винтовке впоследствии использовалась на всех последующих винтовках линейки Арисака, за исключением кавалерийского карабина тип 44, который имел несъемный складывающийся штык, и производился до окончания Второй Мировой войны.
Модель штыка имела изогнутую в виде крюка крестовину (предназначалась для выдергивания винтовки противника во время штыкового боя).
Деревянные накладки рукояти и головку рукояти, напоминающую по форме птичью головку. Японские штыки клеймились на пяте клинка символом или сочетанием символов, для обозначения иной арсенала или подрядчика, изготовившего штык.
Основные клейма представлены ниже:
Инспекционные клейма:
Артиллерийский арсенал Коишикава был официально основан в Коишикава, Токио в 1870 году правительство периода Мейджи. Арсенал являлся дальнейшим развитием оружейного литейного цеха, организованного сёгуном Токугава в Иошиме, возле Коишикава в 1864 году. Литейное производство было переведено в Коишикава и с 1864 года стало именоваться фабрикой Секигчи. В 1870 году руководство производством перешло в руки правительства Мейджи. Разработка и производство стрелкового оружия осуществлялось арсеналом Коишикава до 1929 года, затем производство стало постепенно перемещаться в арсенал Кокура.
Арсенал Кокура был основан в 1929 году и его основу составили производственные мощности Арсенала Коишикава (Токио). Перевод в Кокуру был прежде всего вызван последствиями заемлятрясения, которое уничтожило Токио в 1923 году, но также являлся и частью плана по наращиванию и модернизации военного производства. Выбора местоположения объяснялся тем, что Кокуры являлась центром металлургической промышленности Японии, имела морской порт и располагалась достаточно близко к сферам японского военного влияния и интересов (Китаю и Маньчжурии), но в то же время была достаточно удалена от Советских территориальных вод, чтобы снизить угрозу нападения.
Немного занимательных картинок на тему применения штыка Тип 30 в качестве наконечника для импровизированного копья (яри) в ходе последней решающей битвы за Японию, согласно официальным наставлениям. (спасибо-Conduit)
и фотография с музея:
В 1897 году винтовку системы Мурата, уже несколько лет как признанную устаревшей, заменила винтовка «Арисака», неоднократно модернизировавшаяся и прошедшая обе мировых войны. За долгую историю «Арисаки» с ней использовалось множество штыков.
Самая первая модель штыка 1897/1899 года.
Клинок прямой, с односторонней заточкой, без долов. В головке рукояти находится Т-образный паз для цевья винтовки и защелка, обеспечивающая надежность примыкания к винтовке. Крестовина прямая, стальная, верхний конец оканчивается кольцом для ствола. Ножны полностью стальные, к ним крепится кожаная петля-подвес. Штыки Тип 99, шедшие на вооружение флота, отличаются двусторонней заточкой первой трети клинка. Для обучения штыковому бою в армии, ополчении и учебных заведениях выпускался тренировочный вариант этого штыка. Заточка тренировочного штыка была невозможна, он не имел маркировки, за исключением жетона учебного заведения.
К винтовкам Тип 30 и Тип 38 можно было примкнуть переделочный штык Тип 99, собирающийся на основе голландского кавалерийского штыка образца 1918 года. Неизвестно, переделывались ли трофейные голландские штыки. По крайней мере, на данный момент штыков с остатками голландской маркировки не найдено. Некоторые эксперты считают, что переделка проводилась в Индонезии, уже после краха Японии. Также остается загадкой род войск, для которых предназначался данный штык.
Клинок штыка прямой, с двухсторонней заточкой, четырехгранный, не имеет долов. Рукоятка набирается из двух деревянных накладок, приклепанных к хвостовой части клинка на две заклепки каждая. В головке рукояти находится паз в форме буквы «Т» для цевья винтовки, а также пружинная защелка-фиксатор со скрытой пружиной. Крестовина стальная, прямая, ее верхний конец оканчивается кольцом для ствола винтовки. Ножны кожаные, зачастую голландского производства. На накладках рукояти переделочного штыка проставлялось клеймо инспекционной приемки.
До того, как императорский флот получил на вооружение винтовку Тип 38, к винтовке Тип 35 мог пресмыкаться штык образца 1902 года. После того, как винтовки Тип 35 сняли с вооружения, немалое их количество попало в Россию и Индонезию вместе со штыками.
Клинок прямой, с односторонней заточкой и долом с обеих сторон. Рукоять набиралась из двух деревянных накладок, привинчивающихся к хвостовику двумя винтами. На спинке рукояти размещалась отжимная кнопка пружинной защелки-фиксатора. Крестовина стальная, нижний конец загнут в сторону клинка, верхний оканчивается кольцом для ствола винтовки.Ножны металлические, с наконечником-шариком.
На пяте клинка ставилось клеймо арсенала и оттиск инспекционной приемки, на головке рукояти выбивался серийный номер, на ранних серия штыка там же ставилось клеймо военно-морской базы, к которой штык был приписан.
Уже в годы Второй Мировой был разработан короткий штык к винтовкам «Арисака» и пистолету-пулемету Тип 100. Этот штык-нож с длиной клинка в 20 сантиметров(являющийся укороченным штыком к винтовке Тип 30) мог примыкаться не только к винтовке Тип 99 или пистолету-пулемету Тип 100, но и к винтовке воздушно-десантных частей Тип 2.
Клинок прямой, с односторонней заточкой и долом. Рукоять набиралась из двух привинченных к хвостовику деревянных накладок. В головке рукояти скрыта пружинная защелка и паз для цевья оружия. Крестовина прямая, имеет кольцо для ствола оружия со стороны спинки рукояти. Ножны металлические, с наконечником-шариком.

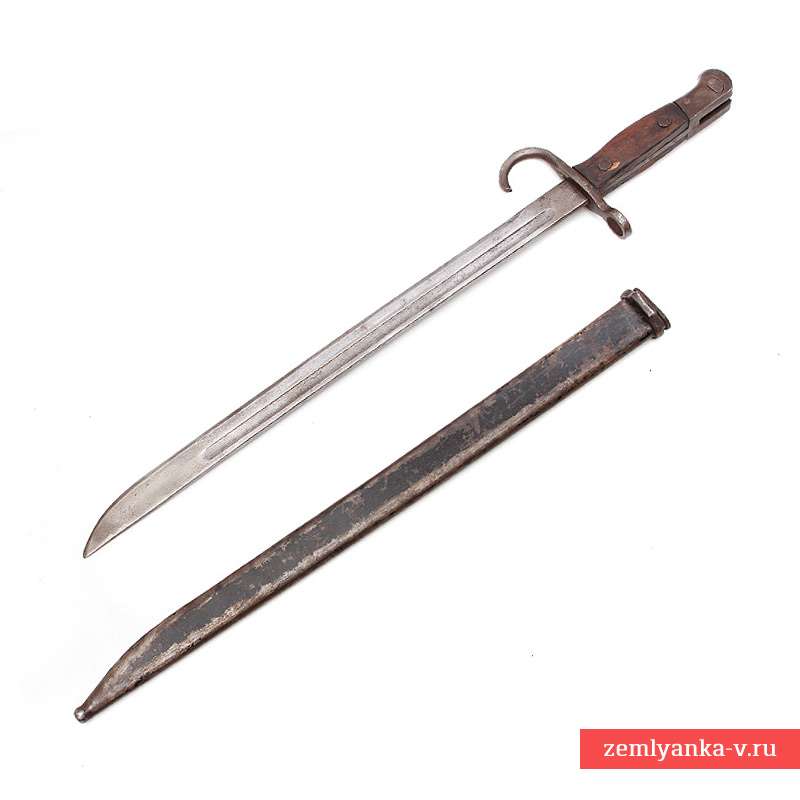

Штык образца 1897 года (Тип 30) к различным винтовкам системы Арисака
Штык образца 1897 года выпускался на протяжении почти 50 лет несколькими производителями, всего было произведено порядка 8.4 миллиона штыков данной модели. За это время штык претерпел множество модернизаций, в основном, заключавшихся в упрощении и удешевлении производства. Штыки различного времени изготовления отличаются друг от друга наличием и формой долов на клинке, формой рукояти и крестовины, клеймами производителя а также отделкой. Данные различия, в сочетании между собой, образуют несколько десятков разновидностей штыка образца 1897 года. Существуют две основные системы номенклатуры штыков данной модели, одна из которых основана на книге «Japanese bayonets» Джонсона и морально устарела, другая же основана на книге «Bayonets of Japan» ЛаБара. В обеих системах учитывается производитель штыка, форма клика, форма рукояти и форма крестовины. Кроме того, существует и система классификации ножен к штыку, также неоднократно модернизировавшихся. За исключением штыков, произведённых ближе к концу Второй мировой, штыки образца 1897 были очень хорошего качества изготовления и имели минимальные допуски, даже будучи произведёнными различными арсеналами.
Кроме использования в японской армии и на флоте, штыки также передавались в учебные заведения Японии, такие штыки отличаются дополнительной маркировкой в виде бирок или штампов с указанием учебного заведения, в которое они были переданы. Существуют и тренировочные штыки образца 1897 года, отличающиеся от боевых отсутствием заточки лезвия и более грубым изготовлением. Кроме самой Японии, во время Второй мировой войны штык образца 1897 года производился на территории оккупированной Кореи и Китая. Вместе с винтовками системы Арисака штык состоял на вооружении в Российской Империи (после её развала в Финляндии и Латвии), Великобритании, Корее, Китае, Тайланде и, возможно, в других странах Азии.
Клинок штыка однолезвийный с долом с обеих сторон, либо без долов. Рукоять образована двумя деревянными щечками, скреплёнными с хвостовиком двумя винтами, либо двумя заклепками. В головке рукояти Т-образный паз и пружинная защёлка с внутренним расположением спиральной пружины. Крестовина с загнутым вперед концом, либо прямая, с кольцом для ствола со стороны обуха клинка. Ножны металлические с шариком на конце (более поздние без) и скобой, ножны штыков последних лет выпуска изготовлялись из бамбука, с металлическим наконечником и устьем.
Маркировка штыка состоит из клейма производителя, расположенного на пяте клинка и из номера штыка на головке рукояти. На головке рукояти также присутствуют и инспекционные штампы. Номер штыков раннего производства расположен на спинке рукояти.
Общая длина: |
490 — 510 мм |
Длина клинка: |
378 — 400 мм |
Ширина клинка: |
23. 5 — 24 мм |
Внутренний диаметр кольца в крестовине: |
14.2 мм |
Основные источники |
|
Кулинский: |
№ 774 – 776, 923, 964 |
Janzen: |
133.1 — 136.3 |
АВС: |
№ 832 — 838, 849, 853 — 855. |
источнки: https://askalon.club/threads/%D0%AF%D0%BF%D0%BE%D0%BD%D1%81%D0%BA%D0%B8%D0%B5-%D1%88%D1%82%D1%8B%D0%…
источник: https://warstory.ru/articles/shtyki-yaponii/shtyki-k-vintovkam-sistemy-arisaka-/
источник: http://www.bayonet.lv/ru/articles/Japan/T30.htm
Штык-нож Арисака к японской винтовке с одноименным названием
Как только появилось первое огнестрельное оружие, встал вопрос, как обороняться бойцу в ближнем бою. Можно предположить, что удобнее достать клинок из ножен. Но это не верно. Самым правильным решением конструкторов было придумать штык на конец ствола винтовки. Японские инженеры разработали и воплотили в жизнь, довольно не плохое решение – штык-нож Арисака. Он был предназначен для винтовок системы Арисака, отсюда его и название.
Красавец «Арисака».
Содержание
- Появление штык-ножей
- Японский штык-нож
- Технические характеристики
Появление штык-ножей
Актуальность появления штык-ножей действительно была довольно необходимой. Винтовки в давние времена, заряжались довольно долго, и если в начале боя, можно было достать противника пулями. То пешие отряды быстро добирались до стрелков, а им нужно было чет-то обороняться.
Штык крепится к стволу огнестрельного оружия, и являлся его продолжением. Штык и штык-нож имеют небольшое различие именно в плане применения.
Штыком – можно только колоть как копьем (или сабля, или шпага), а вот его «собратом», можно было наносить как колющие удары, так и режущие.

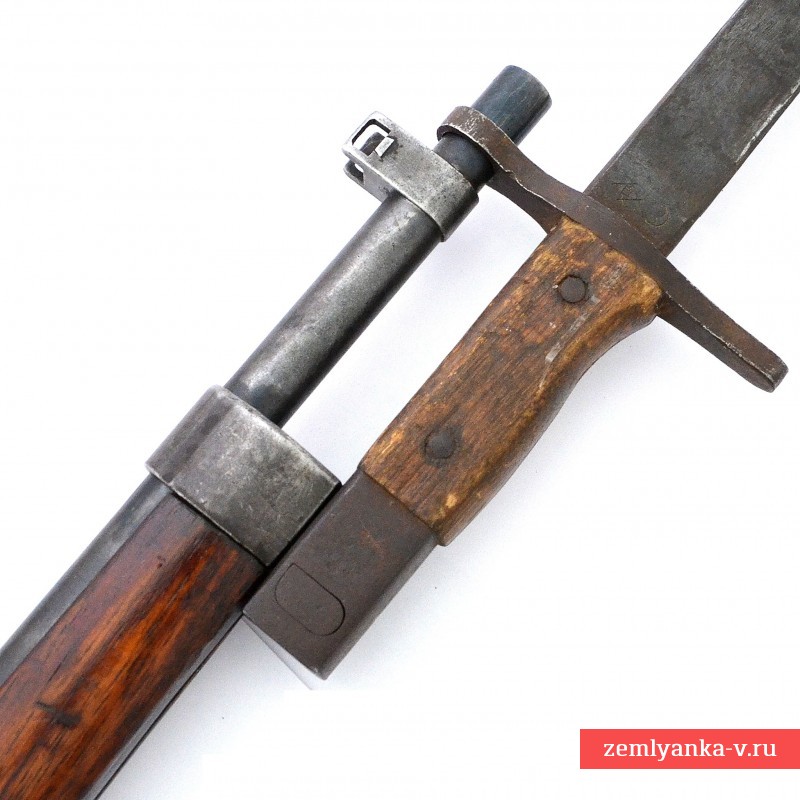

Винтовка со штык ножом.
Он имел рукоять и отдельные ножны, проще говоря, был съемным. И при надобности использовался как клинок, а можно было, и закрепить на огнестрельное оружие. Первые штыки появились во Франции в 17 веке. Их крепили к мушкетам.
Но мушкеты были настолько тяжелы, что производить какие-либо манипуляции им было довольно сложно. И уже по окончании стрельбы, когда противник был довольно близко, их просто использовали как метательное орудие – копье. Постепенно их применение нашлось в различных странах.
А при появлении винтовок и ружей штык-нож нашел свое применение уже как полноценный боевой снаряд. Но все они имели свои особенности и разновидности. Так же и в стране «восходящего солнца» появились свои уникальные ножи Арисака. Вот о них и продолжим.
Японский штык-нож
Начальником Токийского Арсенала в 1897 году являлся полковник Нариакира Арисака. В это же время Японская армия приняла на вооружение винтовки калибра 6,5 мм, и название ей было присвоено в честь полковника. Также он принимал непосредственное участие при разработке штыка к этому огнестрельному оружию. И они, применялись ко всей линейке винтовок «Арисака».
Винтовка Арисака.
Японские изделия имели клеймо на пяте клинка, для обозначения причастия к определенному арсеналу или подрядчику. Сам штык имел изогнутую в виде крюка крестовину, рукоять из деревянных накладок. За основу японского изделия были взяты голландские экземпляры, дол имелся по обеим сторонам.
Крестовина в виде крюка, играла особую роль – во время ближнего боя ею можно было зацепить орудие противника и выдернуть из рук.
Все Японские штыки «Арисака Тип 30» затачивались до середины клинка. Это его не недостаток, а просто-напросто технологическая особенность.
Технические характеристики

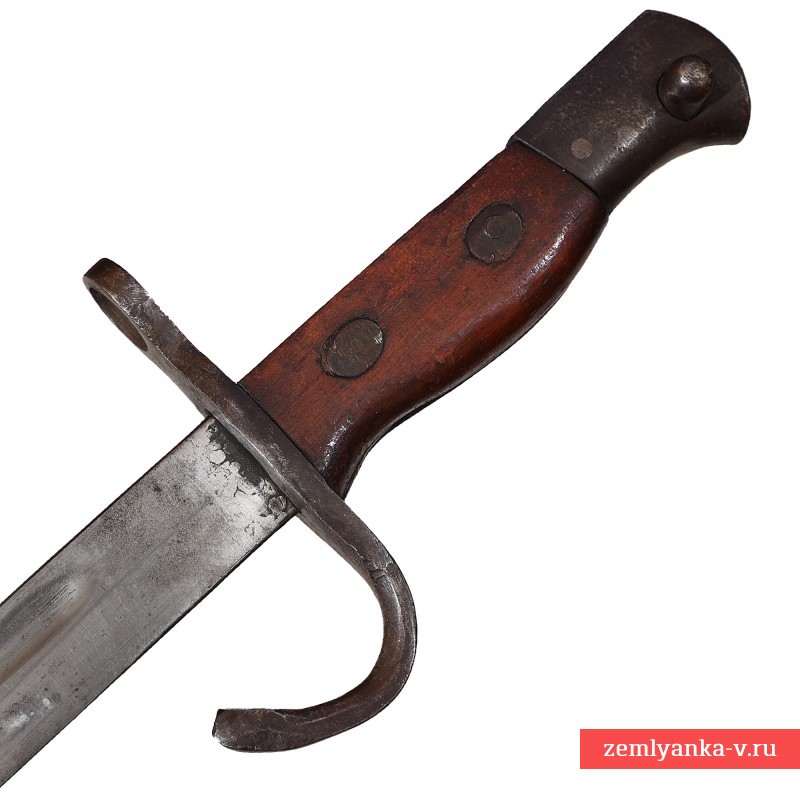

Крюк на рукояти.
Известно порядка 200 разновидностей и вариаций штык-ножей к винтовке Арисака. Если учесть все мелочи: крестовины, помели, лезвия и ножны. Ножны были разнообразны до такой степени, что были и из бамбука.
История клинка начинается с 1897 года и заканчивается в Китае в районе 50-х годов. Общие усредненные технические его характеристики выглядят так:
- общая длина – 51 см;
- длина клинка – 39,8 см;
- ширина клинка – 2,4 см;
- толщина – 7 мм.

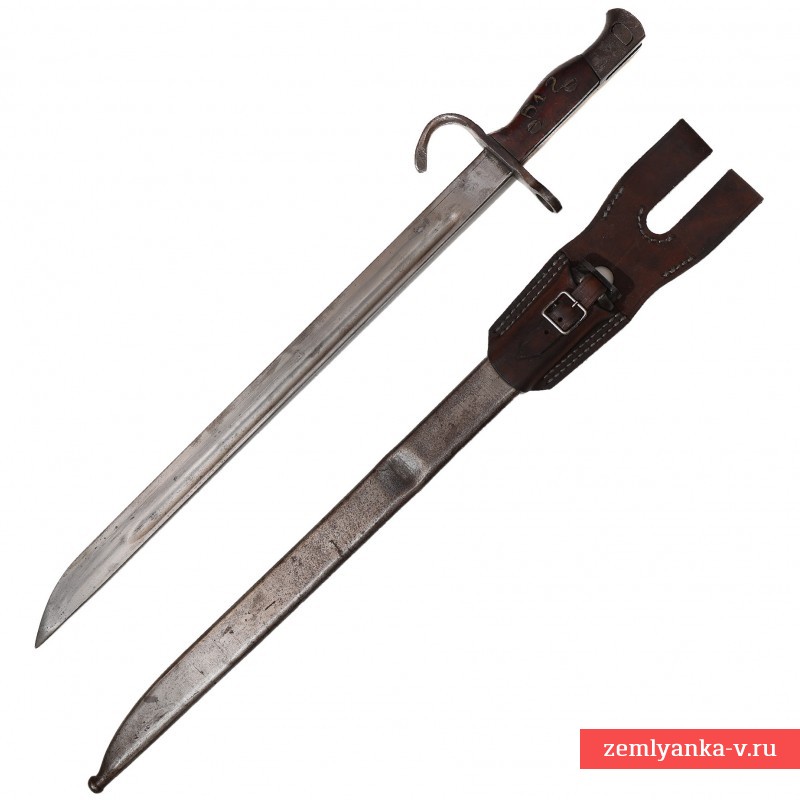

В головке рукояти, Т-образный паз для цевья винтовки и защелка. Ножны полностью стальные, к ним крепится кожаная петля-подвес. Арисака нож, подвергался множественным модификациям. Запутаться в них довольно легко.
Малоизвестный исторический факт. Британия закупила у японцев порядка 150 тыс. штук и поставила их в Россию. Происходили эти события во время Первой Мировой Войны.
Затем русские во время войны захватили большое количество изделий у Японии. И уже после Второй Мировой, Китайцы изъяли все оборудование для их изготовления, но переоборудовали под свои изделия. Вот так и канул в лета знаменитый штык к винтовке Арисака.
