Подготовка культиватора кпс 4 к работе: Подготовка культиватора к работе.

Содержание

Подготовка культиватора к работе.

Подготовку
культиватора начинают с навешивания
его на трактор. Болт, соединяющий раскосы
с нижними тягами навесной системы
трактора, переставляют из отверстия в
паз для лучшего копирования неровностей
обрабатываемого участка. Затем подводят
задним ходом трактор к культиватору
так, чтобы шарниры нижних тяг навески
трактора можно было завести на пальцы
навески кронштейнов навески культиватора,
вставляют в отверстия пальцев чеки и
фиксируют их. Центральную тягу навески
трактора вставляют в проушины стойки
навесного устройства культиватора и,
совместив отверстия, вставляют палец
и фиксируют его чекой.

Располагают
культиватор на ровной площадке и,
регулируя длину центральной тяги навески
трактора, добиваются горизонтального
положения рамы. Изменением длины
ограничительных цепей продольных тяг
добиваются совмещения осей симметрии
трактора и культиватора. Длина цепи
должна быть такой, чтобы в транспортном
положении концы продольных тяг не могли
перемещаться в обе стороны более чем
на 10…15 мм.



Основные регулировки культиватора.

Регулировка
глубины обработки.
Опускают
культиватор на площадку и регулируют
длину центральной тяги навески трактора
так, чтобы рабочие органы соприкасались
с площадкой. Ослабив фиксаторы опорных
колес, с помощью винтовых механизмов
поднимают колеса вверх, затем, подставив
под них бруски, равные глубине обработки
за вычетом 2…4 см на утопание колес в
почву, опускают колеса и закрепляют их
фиксаторами. На тяжелых почвах при
недостаточном заглублении на свободную
часть рамы укладывают балласт массой
40…60 кг.

Регулировка
радиального зазора между рабочими
органами.

Осуществляют перемещением рабочих
органов по брусу рамы при ослабленных
хомутах. При высоте растений 10…40 см
расстояние между каркасно-проволочными
рабочими органами должно быть 10…40 мм.
При использование лопастных рабочих
органов на обработке в междурядьях
культур высотой более 40 см, расстояние
между лопастями должно быть 40…60 мм.



Указания по составлению отчета.

1. Представить
схему ротационного культиватора со
спецификацией.

2. Описать
технологический процесс работы КРЛ-1А.

3. Перечислить
основные регулировки КРЛ-1А.



Вопросы для самопроверки.

1. Расшифруйте
марку машины?

2. Расскажите
о назначение культиватора КРЛ-1А?

3. Перечислите
и покажите основные узлы на культиваторе?

4. Расскажите,
как осуществляется технологический
процесс?

5. Как
устроены основные узлы КРЛ-1А?

6. Для
чего применяются каркасно-проволочные
рабочие органы?

7. Перечислите
основные регулировки культиватора?

8. Что
необходимо сделать при недостаточном
заглублении культиватора?



3) Машина: Культиватор для сплошной обработки кпс-4, ширина захвата 4 метра.

  Литература:

1.
Карпенко
А.Н., Халанский В.М. Сельскохозяйственные
ма­шины. — М.: Агропромиздат, 1989. С.
53…61.

2.
Справочник
механизатора./ Под ред. А.Н.
Карпенко. — М.:
Агропромиздат, 1986. С. 62…65.

3.
Сельскохозяйственная
техника. Каталог, том 1./ Под ред. В.И.
Черноиванова. — М.:
Агропромиздат, 1991. С. 152…154.

Цель
работы:

изучить
назначение, техническую характери­стику,
устройство, установки и регулировки
культиваторов для сплошной обработки
почвы на примере прицепного
гидрофицированного культиватора КПС-4.

Содержание
работы
и
порядок
ее
выполнения:

1. Ознакомиться
с назначением и технической характеристикой
прицепного гидрофицированного
культиватора КПС-4.

2. Используя
цифровые обозначения, изучить устройство
культиватора, рабочий процесс.

3. Изучить
основные регулировки культиватора и
выполнить работы по его установке на
заданную глубину и ожидаемые условия
работы.

4. Оформить
отчет.

Оборудование
и
наглядные
пособия:
культиватор
гидрофицированный КПС-4, инструмент,
иллюст­рированный материал.

Назначение:
прицепной
гидрофицированный культиватор КПС-4
предназначен для уничтожения сорняков
и рыхления почвы без ее оборачива­ния
при уходе за парами и подготовке к
посеву. Рыхление почвы способствует
накоплению и сохранению влаги и
питательных ве­ществ в форме, доступной
для усвоения их растениями.



Подготовка культиватора кпс 4 к работе

Культиватор КПС-4,0 предназначен для поверхностного сплошного возделывания необработанных грунтов различного механического состава, а также для подготовки грунта под посев озимих после сбора пропашных культур без основного глубокого возделывания и измельчения питательных остатков ґрунтостеблових культур.

Культиватор КПС-4,0 прицепной к трактору класса 1,4 (МТЗ-80, Беларусь).

Культиватор имеет стрельчатые универсальные лапы шириной захвата 200, 270, 330 мм. Стрельчатые лапы закрепляют на грядилях в два ряда. В переднем ряду закрепляют на коротких грядилях лапы шириной 220 или 270 мм, а на заднем ряду на длинных грядилях — лапы шириной 270 или 330 мм.

К передней части рамы шарнирно крепится дышло, на котором устанавливается гидроцилиндр для подъема рамы с грядилями в транспортное положение, а также механизм регулирования установления колес.

Подготовка культиватора КПС-4 к работе

Назначение. Культиватор КПС-4 предназначен для сплошной обработки паров, предпосевного рыхления и подрезания сорняков с одновременным боронованием.
Рабочие органы культиваторов – универсальные стрельчатые и рыхлительные лапы (рис. 1). Универсальная стрельчатая лапа (рис. 1, а) прикреплена к жесткой стойке 2. Угол наклона лезвия к горизонтальной плоскости 23…30°, угол между лезвиями (угол раствора лапы) 60…65°, ширина захвата 270 и 330 мм. Универсальные лапы хорошо рыхлят почву и подрезают сорняки. Их используют для обработки почвы на глубину до 12 см.

В долотообразных наральниках рыхлительных лап (рис. 1, г, д, е) имеются две режущие кромки с углом раствора 60…70°. Наральники закреплены на пружинных или жестких стойках. Двухсторонние наральники после износа одного конца поворачивают на 180°.

Лапы с пружинными стойками (рис. 1, г и д) шириной захвата 20…50 мм служат для рыхления почвы на глубину до 16 см, вычесывания корнеотпрысковых сорняков, культиваций почвы повышенной влажности. Во время работы они вибрируют и самоочищаются от нависших на стойки растительных остатков. Лапы с дугообразными стойками (рис. 1, г) применяют на всех почвах, кроме засоренных камнями. Лапы с S-образными стойками (рис. 1, д) используют на каменистых почвах. Лапы с жесткой стойкой (рис. 1, е) и шириной захвата 35…65 мм применяют для обработки почв на глубину до 25 см в садах, виноградниках и под хлопчатник.

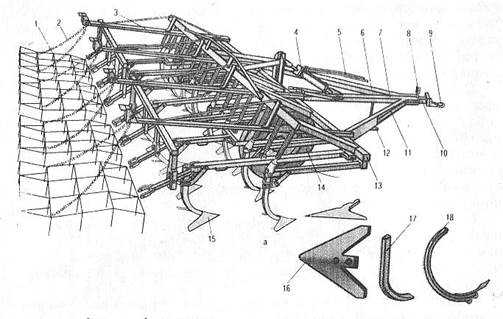

Рис. 1. Культиватор КПС-4: а – универсальная стрельчатая лапа, б – варианты положений лапы в вертикальной плоскости, в и ж – расстановки рабочих органов; г, д, е — рыхлительные лапы; з – общий вид культиватора КПС-4-04; 1, 9 – лапы; 2, 11 и 14 – стойки, 3 – болт; 4 и 10 – держатели; 5 – штанга; 6 — пружина, 7 – упор; 8 – грядиль; 12, 15 – наральники; 13 – подпружинник; 16 — штанга с пружиной; 17 – гидроцилиндр; 18 – сница; 19 – серьга; 20 – подставка; 21 — регулятор глубины; 22 – рама; 23 – угольник; 24 — штанга с пружиной; 25 – колесо; 26 – рабочие органы; 27 – понизитель; 28 – приспособление; 29 – пружинная боронка.

Общее устройство культиватора (рис. 1, з): сварная рама 22, сница 18, опорные колеса 25 с винтовым механизмом 21 регулировки глубины хода рабочих органов, грядили 8 с лапами 26, приспособление 28 для навески боронок 29 и гидроцилиндр 17.

Стойки лап крепят на грядилях 8, шарнирно присоединенных к брусу рамы. Стрельчатые лапы располагают в шахматном порядке в двух рядах (рис. 1, в).

Для обработки слабо засоренных полей в переднем ряду на коротких грядилях закрепляют лапы шириной захвата 270 мм, а в заднем ряду на длинных грядилях – лапы шириной захвата 330 мм. Концы режущих кромок задних лап с каждой стороны должны на 40…50 мм перекрывать кромки передних лап, чтобы обеспечить полное подрезание корней сорняков.

При обработке сильно засоренных полей на коротких и длинных грядилях устанавливают лапы захватом 330 мм. Лезвия лап должны быть острыми. Затупившиеся лезвия затачивают, чтобы подрезание сорняков было полное.

Рыхлительные лапы размещают в трех поперечных рядах (рис. 1, ж). На коротких грядилях закрепляют по одной лапе, а на длинных при помощи сдвоенных держателей – по две. Расстояние между соседними бороздками 167 мм. Глубину обработки изменяют винтами регулятора 21, перемещая (по высоте) опорные колеса относительно рамы.

Стойку стрельчатой лапы крепят к грядилям 8 (рис. 1, а) болтами и держателем 4. Вращая болт 3, перемещают стойку, вставленную в держатель, и таким образом изменяют угол наклона лапы. На легких почвах при неглубокой обработке стойки устанавливают так, чтобы режущие кромки лап прилегали к поверхности ровной площадки (рис. 1, б, I). На тяжелых почвах и при неглубокой обработке носки лап должны быть наклонены вперед на 2…3°. Лапа, сильно наклоненная вперед (рис. 1, б, II), будет сгруживать почву, наклоненная назад (рис. 1, б, III) – плохо заглубляться.

Подготовка культиватора к работе. Расстановку рабочих органов, их регулировку и установку соответственно заданной глубины обработки проводят на ровной площадке. Культиватор переводят в рабочее положение и под его колеса подкладывают бруски, толщина которых на 2…4 см меньше требуемой глубины обработки (с учетом погружения колес). Вращением винта регулятора 21 (рис. 1, з) опускают раму с лапами до их соприкосновения с поверхностью площадки. Рама при этом должна быть горизонтальна, а головки нажимных штанг 24 должны опираться на угольник 23. Если головки выступают над угольником или лапы не касаются опорной площадки, ослабляют болты 3 (рис. 1, а) и стойки лап перемещают в держателе 4 вниз или вверх. На засоренных участках и на твердых почвах сжатие пружин 6 увеличивают перестановкой упора 7. по окончании регулировки сила сжатия пружин на всех штангах должна быть одинаковой. Сжатие пружин на штангах лап, движущихся вслед за колесами трактора, увеличивают.

Культивация участка с помощью мотоблока

Шаг первый

Для получения высокого качества обработки почвы фрезами необходимо выбрать правильный скоростной режим. Обычно для движения мотоблока вперед имеются две передачи:

  1. Пониженная — это первая передача.
  2. Повышенная — это вторая передача.

В отличие от пахоты, при культивации почвы мотоблок должен работать на повышенной скорости, поэтому в этом случае необходимо выбрать повышенную передачу для увеличения частоты вращения фрез.

Выбор повышенной передачи снижает нагрузку на двигатель мотоблока, а при увеличении числа оборотов вращения фрез значительно повышается качество рыхления почвы.

Шаг второй

После прохождения первой полосы проверяем глубину обработки почвы. Если глубина удовлетворительная, то можно продолжать культивацию земельного участка. Прохождение второй полосы необходимо выполнить так, чтобы фрезы шли по линии, оставленной сошником, так как между фрез мотоблока остается необработанный участок почвы.

Примечание:

При выполнении работ по культивации огорода не нужно придавливать руль вниз, не стоит подталкивать мотоблок вперед – все это может привести к тому, что мотоблок начнет зарываться в землю.

Проверка исправности и расстановка рабочих органов

У культиватора, очищенного от грязи и растительных остатков, проверяет комплектностъ деталей, прочность креплений, наличие болтов и гаек, разводку шплинтов, исправность грядилей, стоек лап, вилок подъема и нажимных штанг. Неисправные детали, заменяют, ослабленные крепления подтягивают. Проверяют наличие смазки в подшипниках колес и давление в шинах, при необходимости смазывают подшипники и подкачивают шины. Толщина лезвий лап не должна превышать 1 мм.

Для обработки, слабо засоренных полей на грядили переднего ряда устанавливают, стрельчатые лапы с захватом 270 мм, а на грядили заднего ряда — с захватом 330 мм. Для обработки сильно засоренных полей на грядили переднего и заднего рядов устанавливает лапы с захватом 330 мм. Для вычесывания корнеотпрысковых сорняков на грядили переднего и заднего ряда устанавливает одиночный держатели пружинных стоек, а на грядили заднего ряда — сдвоенные и прикрепляют к держателям стойки с рыхлительными лапами.

Установка рабочие органов на заданную глубину хода

Рабочие органы на заданную глубину хода устанавливают у прицепного культиватора КПС-4 следующим образом. Если культиватор к трактору не присоединен, то поднимают сницу вверх, отделяют транспортные планки от кронштейна рамы и опускают сницу на подставку. Под подставку помещают подкладку высокой, равной заданной глубине обработки минус глубина погружения колес в почву. Прицеп должен находиться над поверхностью площадки на высоте 550 мм плюс высота подкладки, если культиватор соединен с трактором с помощью сцепки. Данная высота должна равняться 350 мм плюс высота подкладки, если культиватор соединен непосредственно с трактором. При этом расстояние между центром шарнира крепления гидроцилиндра и центром шарнира штока в его крайнем положении должно быть 715 мм.

Под колеса культиватора помещают подкладки высотой, равной Заданной глубине обработки минус 2…4 см. Затем винтами регулировки глубины хода устанавливают раму культиватора так, чтобы она была параллельна площадке. При этом головки I нажимных штанг 2 длинных грядилей должны опираться на вкладыши, а подошвы лап располагаться на поверхности площадки. После установки длинных грядилей устанавливают короткие и односторонние. Головки их штанг также должны опираться на вкладыши, а подошвы лап лежать на опорной площадке. Добиваться этого перестановкой осей. Соединяющих штанги 2 с грядилями в регулируемых отверстиях штанг, а также добавлением специальных прокладок под головки штанг. Все лапы должны опираться подошвами на площадку. Положение каждой лапы изменяют перемещением стойки 5 в пазах рифленых планок. В установленном положении стойку закрепляет болтом 4.

Если культиватор готовят к подрезанию сорняков на легких почвах или к рыхлению на глубину 6…3 см, стойки перемещает в пазах рифленых планок так, чтобы лапы прилегали всей режущей кромкой к поверхности площадки. Для работы на тяжелых почвах лапы должны быть наклонены носками вперед на 2…3?. При подготовке культиватора к работе на плотных почвах пружины нажимных штанг 2 поджимают перестановкой фигурного шплинта 3. Настройка прицепного культиватора КПС-4, присоединенного к трактору, на заданную глубину обработки выполняется следующим образом. Культиватор закатывают колесами на подкладки высотой, равной разности глубины обработки и глубины колеи колес. Гидроцилиндром опускают рабочие органы в рабочее положение. Механизмами регулирования положения колес устанавливают раму так, чтобы подошвы, лап касались поверхности площадки, а головки штанг длинных грядилей опирались на вкладыш. Вся последующая настройка осуществляется так же, как и в предыдущем случае.

Почему фрезы культиватора зарываются в землю?

Начинающие фермеры часто сталкиваются с проблемами, вызванными неправильной эксплуатацией культиватора. Нередко мотокультиватор закапывается в землю, и не поддается никаким манипуляциям со стороны оператора. Чтобы решить эту проблему, в первую очередь, следует разобраться с причинами ее появления.
Если культиватор зарывается при вспашке, то это обусловлено несколькими причинами.

В их число входит:

  • зачастую это связано с комплектацией техники. Чаще всего мини-культиваторы оборудуются четырьмя фрезами. При условии использования производителем качественного металла для их изготовления, они будут иметь большой вес. Из-за этого рабочие элементы будут тянуть культиватор в почву;
  • острые ножи фрез – если режущие элементы заточены, то культиватор не будет двигаться вперед, а наоборот, станет зарываться в грунт;
  • сильная нагрузка на двигатель – в таком случае мотор будет создавать сильные вибрации, что нарушит баланс. Из-за этого культиватор станет углубляться в грунт на месте, вместо того, чтобы двигаться по огороду;
  • вторая распространенная причина – это несвоевременное переключение культиватора на вторую скорость. Этого нельзя делать при вспашке рыхлого грунта и в условиях его высокой влажности;
  • часто закапывается культиватор в связи с неправильно установленными фрезами. Если для их крепления к сцепному механизму выбирать угол больше, чем этого требует руководство по применению, то это также станут причиной зарывания техники.

Очень часто техника зарывается в грунт из-за слишком усердных толчков со стороны оператора. Владелец должен помнить, что от него требуется только незначительное подталкивание техники в нужном направлении. Если прикладывать слишком много усилий, то это нарушит баланс культиватора, и он будет все время зарываться в почву.

ТОП-5 прицепных культиваторов КПС для тракторов

Механический культиватор КПС-4, оснащенный механизмами плавной регулировки функциональных органов, используется для обработки почвы перед посевом, а также после сбора урожая. Промышленность выпускает несколько модификаций установки, которые отличаются рабочей зоной и массой. Допускается подсоединение 2 установок к 1 трактору, оборудованному гусеничной или колесной ходовой частью.

Правила использования

Чтобы обеспечить безопасность движения на культиваторе КПС-4, а также повысить надежность техники, необходимо следовать рекомендациям производителя. В частности, культиватор лучше всего использовать с проверенными тракторами – моделями МТ3-80 и ЮМЗ-6. К тому же, вместе с ними культиватор имеет право ездить по гражданским дорогам, согласно ПДД.

Производитель предусмотрел техническое обслуживание культиватора, которое допускается только в некоторых случаях:

  • При транспортировке
  • При культивации и хранении
  • Обслуживание один раз в месяц

Гарантия предоставляется только на проверенную технику, прошедшую обкатку перед полноценным использованием со 100-процентной нагрузкой. Так, процедура обкатки включает в себя несколько важных этапов:

  • Проверка всех внутренних и наружных панелей и приборов, они должны быть в исправном виде перед первым включением мотора
  • Первый запуск двигателя – проводится на холостых оборотах, которые можно постепенно повышать.
  • Проверить четкость переключения передач
  • Пробная эксплуатация с нагрузкой не больше 50-60%. Допускаются различные виды работ, такие как окучивание, вспахивание, посадка овощей и т. д.
  • Обкатка длится примерно 20 часов. За это время внутренние детали притираются, и таким образом приспосабливаются к местным условиям.
  • После обкатки необходимо провести технический осмотр изделия, а также поменять расходные материалы.

Устройство

В устройство культиватора КПС входит прямоугольная рама, сваренная из стального замкнутого профиля. На раме закреплена ходовая часть, лишенная элементов подвески. Колеса оборудованы пневматическими покрышками, монтируются на подвижных кривошипах с полуосями. Кривошипы соединены с боковыми элементами сницы и оборудованы винтовыми механизмами регулировки длины хода. Конфигурация рамы, число и расположение рабочих элементов зависят от модификации сельскохозяйственной машины.

Дополнительный гидравлический цилиндр соединен шаровой муфтой с брусом сницы, узел применяется для подъема рабочего элемента в транспортировочное положение. Цилиндр подключается гибкими рукавами к гидравлике трактора, распределение потоков производится штатным золотниковым узлом.

Популярные модели производителя

Выпускаемые культиваторы КПС имеют технические характеристики, позволяющие применять в качестве тягачей колесные тракторы типа МТЗ-80/82 или К-150, а также гусеничные машины ДТ-75 или Т-150.

Завод выпускает оборудование с дополнительными боронами, позволяющими дополнительно выровнять поверхность почвы и удалить вредные растения.

В зависимости от модификации меняется ширина рабочей зоны (значение в метрах указывается в индексе модели).

Установка КПС-4 обеспечивает обработку полосы шириной 3,9 м, регулируемые зубья размельчают почву на глубину до 120 мм. Для буксировки установки рекомендуется использование колесного трактора тягового класса 1,4-2,0 т. Конструкция рамы допускает соединение 2 машин в единый агрегат с увеличенной рабочей зоной. Жесткость конструкции позволяет вести работу в поле со скоростью до 12 км/ч. В комплект культиватора КПС-4Г входят зубовые бороны типа БЗСС-1 и приспособления для навески рабочих элементов, а также рыхлительные или стрельчатые лапы.

Культиватор КПС-5 отличается применением колес, расположенных ближе к оси симметрии. Для изготовления рамы применена труба прямоугольного сечения, предусмотрены усилители из листовой стали. Дополнительно усилены шарниры крепления грядиля и применены металлические планки с увеличенным сечением профиля. Для буксировки используется трактор с тяговым усилием 2 т, оборудованный гидравлической системой с выводом на заднюю часть корпуса и золотниковым распределителем.

Культиватор КПС-6 построен на основе металлической рамы с боковыми колесами, оборудованными механизмом регулировки положения. Почва обрабатывается бороной и дополнительной трубой, выравнивающей слой грунта. Дополнительно устанавливается приспособление для лущения остатков стеблей злаковых растений после уборки. По отдельному заказу поставляется модификация с усиленной конструкцией, позволяющая обрабатывать твердые или целинные почвы (версия У).

На раме установлены гидравлические цилиндры, шланги с быстроразъемными муфтами выведены к прицепному устройству. Рабочая зона составляет 6 м, для буксировки установки требуется колесный или гусеничный трактор, оборудованный дизелем мощностью не менее 120 л.с. Конструкция сельскохозяйственной машины допускает рабочую скорость в диапазоне 8-14 км/ч, при транспортировке возможно разгонять сцепку до 20-25 км/ч.

Оборудование оснащается рамой, собранной из продольных и поперечных связей. Для изготовления конструкции применена стальная труба, детали соединены дуговой сваркой с дополнительными косынками (для повышения жесткости). Для обработки почвы применяется регулируемая борона с пружинной подвеской, колеса вынесены на боковые кромки установки. Для выравнивания поверхности грунта предусмотрен каток, выполненный из стальной трубы.

Прицепной культиватор КПС-8 имеет ширину захвата 8 м, глубина обработки варьируется винтовым механизмом в диапазоне 20-100 мм. Для повышения качества обработки рабочие органы перекрываются на 50 мм. Установка имеет снаряженный вес 2800 кг, для буксировки требуется колесный трактор, оснащенный силовым агрегатом мощностью 160 л. с. и выше.

Культиватор КПС-9 предназначен для обработки грунта перед посевом культур. В конструкцию оборудования включена центральная секция и откидные боковые элементы, расширяющие рабочую зону. На центральной части установлены 2 колеса с пневматическими шинами, боковые элементы оборудованы дополнительными колесами. В конструкции использованы стойки с перекрытием рабочих зон, что обеспечивает улучшение обработки почвы и исключает засорение рабочих элементов растительным материалом.

Оборудование укомплектовано блоками зубьев, установленными на пружинной платформе с возможностью изменения угла установки. Использование пружин позволяет установке копировать рельеф местности при перемещении. Для регулировки глубины обработки используется червячный механизм с контрольным лимбом. Установка обеспечивает обработку полосы шириной 9 м, для буксировки требуется трактор с тяговым усилием от 3 т.

Особенности

Междурядный навесной культиватор представляет собой технику, предназначенную для обработки почвы между рядами высаженной кукурузы, свеклы, подсолнечника и прочих культур. Оборудование хорошо удаляет сорняки и распушивает земляную корку, защищая ее от потери влаги. Ширина охвата обрабатываемого участка таким агрегатом зависит от его модификации, углубление же не превышает 20 см. Все модели культиваторов выпускаются со складывающейся конструкцией, что упрощает их транспортировку.

Кроме этого, производители дополняют устройство всем необходимым комплектом навесного и прицепного оборудования, состоящим из окучников, объемных бункеров для внесения гранульных и сыпучих подкормок, гидроприводом и следорыхлителями.

Подготовка к работе и эксплуатация

Перед началом работы требуется заправить колесный трактор топливом, а затем проверить уровень масла в гидравлической системе. Рекомендуется проверить давление в шинах и отрегулировать колею колес в зависимости от вида запланированных работ. На установке производится соединение раскосов с тягами, схема коммутации зависит от модификации культиватора. В точках соединения устанавливаются болты, которые затягиваются до упора. В конструкции сельскохозяйственной машины предусмотрены точки для установки рамы автоматического сцепного устройства.

Трактор устанавливается кормой к культиватору, а затем соединяются элементы сцепки, установленные на машинах. Гидравлические шланги коммутируются замковыми муфтами, обеспечивающими герметичность стыка. В конструкции имеются регулировочные гайки, позволяющие скорректировать длину предохранительных цепей. После настройки рабочего зазора оборудование вывозится в поле, для управления положением рамы применяется гидравлический цилиндр.

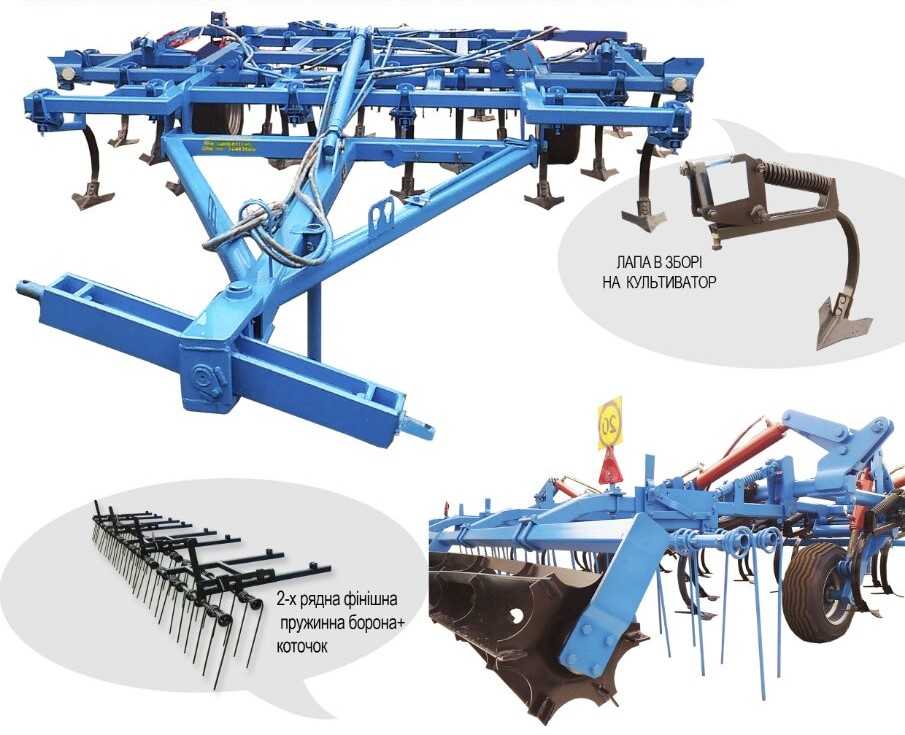

Культиватор прицепной цельнометаллический GENERAL КСП-4 Грядил – Агрокуб

Культиватор навесной GENERAL КСП является универсальным и используется для предпосевной культивации, заделки растительных остатков в почву и сплошной обработки паров. Этот культиватор всего за один проход по полю обеспечивает полную подготовку почвы к посеву!

Культиватор оснащен активными жесткими стойками Грядиль с регулируемым углом атаки лап и предохранительными пружинами с регулируемой жесткостью. Этот тип стеллажей рекомендуется использовать на тяжелых влажных грунтах. Благодаря защитному пружинному механизму стойки легко адаптируются к разным типам грунта и не ломаются при критических нагрузках! Рабочие органы на этой модели расположены равномерно в шахматном порядке в три ряда, с расстоянием между стойками 705 мм. Такое расположение стоек обеспечивает безупречный эффект рыхления и перемешивания почвы, при этом не засоряя сорняками и растительными остатками!

ОБЩАЯ КСП сочетает в себе одновременное выполнение 7 операций:
  • Очистка паром от сорняков с подрезанием и вычесыванием их корней,
  • Рыхление почвы без переворачивания слоя и заделки растительных остатков,
  • Дробление комьев земли и выравнивание почвы граблями с пружинными зубьями
  • Уплотнение и формирование идеальной структуры поверхностного слоя почвы катками для предотвращения испарения влаги.
Область применения GENERAL KSP:
  • Предпосевная культивация и предпосевная подготовка
  • Сплошная обработка и очистка паров от сорняков
  • Планировка вспашки
Отличительные особенности модели
  • Равномерное шахматное расположение рабочих органов с расстоянием 705 мм, что предотвращает засорение сорняками и растительными остатками!
  • Независимая бесступенчатая регулировка глубины обработки культиватора на каждом колесе
  • Механически независимая система подъема колес за счет гидравлического привода
  • Гидравлические цилиндры с прямым приводом
  • Смазочные приводы
  • Рабочее тело с смазкой для смазки смазочных втулок
  • Способ агрегатирования: прицепной
  • Ширина захвата: 4 м
  • Количество рядов: 3
  • Глубина обработки: 4-15 см
  • Рабочих органов:

– Тип стойки: Активная жесткая «Кровать» с предохранительной пружиной и регулировкой угла атаки лап
– Втулка со шприцем для смазки сменных втулок рабочего органа
– Количество: 17 шт.
– Расстояние между зубьями в шахматном порядке 235 мм
– Расстояние между зубьями в ряду: 705 мм
– Ширина лапы: 270 мм
– Материал хвостовика и зубьев: кованая, закаленная бористая сталь с полимером

  • сверхпрочное покрытие

Гидравлическая система:

– 2 гидроцилиндра с поршнем 80 мм и штоком 40 мм Профмаш (Украина)
– Гидравлические наружные трубы высокого давления из закаленной стали

Hansa-Flex (Германия)

– Прочная двухоплетка рукава высокого давления «Агроимпульс» Украина.

  • Рама с толщиной стенки 5 мм

Комплектация:

– Грабли зубчатые с жесткими пружинными зубьями 8×320 мм из закаленной стали марки 70
– Валки прикатывающие диаметром 300 мм, нож толщиной 6 мм и подшипники в чугунном корпусе UCF 208 (Япония)

Транспортные колеса:

-универсальные шины 5,50 R16 со специальной резкой для почвы
-устойчивые лисовые концентраторы KPS

  • Lanyard
  • Смажного актуального актура.
  • PIN Все элементы культиватора проходят обязательную обработку, а именно: очистку, шлифовку и пескоструйную обработку! Перед покраской загрунтовать и просушить феном! В конце все детали покрываются полиуретановым покрытием и высушиваются в сушильной камере!

    Функциональные свойства
    • Регулировка угла атаки и усилия натяжения предохранительных пружин стоек «Грядил».
    • Регулировка угла атаки и глубины обработки зубьев.
    • Регулировка высоты дышла с помощью троса
    • Независимая бесступенчатая регулировка высоты колес.
    • Регулировка высоты прижимных роликов.
    • Регулировка глубины обработки культиватора за счет высоты катков и высоты колес.
    • Гидравлическая система подъема и опускания.

    выбор навесного культиватора для тракторов МТЗ-80 и МТЗ-82, МТЗ-1221 и др. моделей

    1. Устройство и назначение
    2. Разновидности
    3. Популярные модели

      • КПС-4
      • КПС-5У
      • Бомет и Уния

    Культиваторы — популярный вид навесного оборудования, который широко используется для обработки почвы тракторами МТЗ. Их популярность обусловлена ​​простотой конструкции, универсальностью и возможностью решения большого количества агротехнических задач.

    Устройство и назначение

    Культиваторы для тракторов МТЗ являются специальными сельскохозяйственными орудиями. С их помощью осуществляют рыхление верхнего слоя земли, окучивание картофеля, уничтожение сорняков и мелкокустарников, обработку междурядий, уход за парами, рекультивацию отработанных лесных участков, заделку в почву минеральных и органических удобрений. вне. При этом культиваторы могут быть самостоятельными сельскохозяйственными орудиями или входить в состав механизированного комплекса вместе с такими приспособлениями, как борона, фреза или каток.

    Культиватор для трактора МТЗ выполнен в виде одно- или многорамной рамы из металлического профиля, оснащенной рабочими органами. Орудие крепится к базовому шасси агрегата и перемещается за счет тягового усилия. Агрегацию культиватора можно осуществлять как с помощью передней, так и задней навески, а также с помощью навесных устройств. Передача крутящего момента на режущие элементы культиватора осуществляется через вал отбора мощности трактора.

    Двигаясь за трактором, культиватор благодаря острым ножам подрезает корни сорняков, рыхлит почву или делает борозды. Рабочие элементы имеют разную форму в зависимости от специализации модели. Они представлены режущими пластинами из высокопрочных марок стали.

    Многие устройства оснащены дополнительными опорными колесами, с помощью которых регулируется глубина культивации, а также гидроприводом, способным поднимать культиватор в вертикальное положение при движении трактора по дорогам общего пользования.

    Разновидности

    Культиваторы для МТЗ классифицируются по четырем признакам. Это специализация оборудования, конструкция рабочих органов, принцип работы и способ агрегатирования.

    По первой основе различают три вида орудий: паровые, пропашные и специализированные. Первые применяются для полного уничтожения травостоя и выравнивания почвы при подготовке к посеву. Последние предназначены для обработки междурядий сельскохозяйственных культур с одновременной прополкой и окучиванием.

    Специализированные модели используются для рекультивации лесных участков после рубки, а также для работы с бахчевыми и чайными плантациями.

    Вторым критерием классификации является тип конструкции рабочих элементов. На этом основании выделяют несколько подвидов.

    • Дисковый культиватор — самый распространенный тип орудия, позволяющий срезать почву ровными слоями. Это помогает удерживать значительное количество влаги внутри земли. Эта процедура входит в обязательные агротехнические мероприятия, проводимые в регионах с засушливым климатом. Размер дисков и диапазон их расположения друг от друга выбираются в зависимости от конкретных задач и внешних условий.
    • Модель со стрельчатыми лапами агрегатируется со всеми типами тракторов МТЗ. Он позволяет быстро и качественно отделить верхний дерновый слой от основного слоя почвы. Эта технология не оставляет шансов сорнякам и способствует удержанию в почве большого количества влаги. Объектом обработки стрельчатыми орудиями являются тяжелосуглинистые почвы, а также пылеватые черноземы супесчаные.
    • Стерневой культиватор совмещает сразу две функции: удаление сорняков и глубокое рыхление. Почва, обработанная таким средством, приобретает аморфную аэрированную структуру и становится полностью готовой к посеву.
    • Лемех модели внешне похож на плуг, но оснащен лемехами гораздо меньшего размера и не переворачивает слои почвы. В результате удается добиться мягкого удара о грунт с одновременным разрушением крупных осколков. Инструмент характеризуется большой рабочей шириной, что позволяет обрабатывать большие площади в короткие сроки.
    • Культиватор фрезерный Применяется для обработки полей перед посадкой на них рассады с помощью кассетного комбайна. Орудие способно углубиться в почву на 30-35 сантиметров и тщательно перемешать верхний слой почвы с сорняками и мелким мусором. Обработанная таким образом почва приобретает способность быстро впитывать воду и вентилироваться.
    • Культиватор чизельный предназначен для глубокой прочистки почвы тонкими лемехами, не нарушающими естественной структуры почвы. В результате такого воздействия земля приобретает пористую структуру, необходимую для нормализации воздухообмена и удобрения. Следует отметить, что данный тип культиватора не так часто используется в нашей стране. Одними из немногих навесных орудий, совместимых с тракторами МТЗ, являются чизельные модели «Арго».
    • Лесной культиватор предназначен для рекультивации почвы после вырубки деревьев. Он способен агрегатироваться исключительно с лесной модификацией МТЗ-80. Двигаясь за трактором с допустимой скоростью 2-3 км/ч, орудие приподнимает пласты земли и сдвигает их в сторону. Это помогает почве обновляться и быстро восстанавливать поврежденный плодородный слой.

    Следует отметить, что все рассматриваемое навесное оборудование способно агрегатироваться со всеми известными марками тракторов, включая МТЗ-80 и 82, МТЗ-1523 и 1025, а также МТЗ-1221.

    По третьему критерию (принцип действия) различают два типа оборудования: пассивное и активное. Первый тип представлен прицепными устройствами, работающими за счет тягового усилия трактора. Вращающиеся элементы активных образцов приводятся в движение валом отбора мощности. Их отличает высокая эффективность обработки почвы и более широкий спектр действия.

    По способу агрегатирования с трактором орудия делятся на навесные и прицепные. Культиватор крепится к трактору с помощью двух- и трехточечной навески, что позволяет оператору регулировать глубину обработки почвы и работать практически с любым типом почвы, включая супесчаные, пылеватые и каменистые.

    Наиболее распространенным является трехточечный купол. В этом случае орудие может опираться на раму трактора в трех точках, приобретая при этом максимальную устойчивость. Кроме того, этот тип навесного оборудования позволяет гидравлически удерживать культиватор в вертикальном положении. Это значительно упрощает его транспортировку к месту работы.

    При двухточечной навеске орудие может поворачиваться в поперечном направлении относительно трактора, что приводит к неравномерному распределению тяговой нагрузки и снижает управляемость агрегата. Это, в свою очередь, влечет за собой падение урожайности и отрицательно сказывается на качестве обработки тяжелых почв.

    Прицепные модели крепятся к трактору с помощью универсальных сцепных механизмов. Они обрабатывают землю пассивным способом.

    Популярные модели

    Современный рынок предлагает большое количество культиваторов, которые могут агрегатироваться с тракторами МТЗ. Среди них как модели российского, так и белорусского производства, а также ружья известных европейских и американских производителей. Ниже представлены некоторые популярные образцы, отзывы о которых встречаются чаще всего.

    КПС-4

    Модель незаменимый помощник для скоростной обработки паров, позволяет проводить предпосевную подготовку почвы без измельчения растительных остатков. Пистолет относится к стрельчатому типу, способен работать на скорости до 12 км/ч. Производительность устройства составляет 4,5 га/ч, рабочая ширина рабочей поверхности достигает 4 м. Модель оснащена ножами шириной 20, 27 и 30 см, способными врезаться в почву на глубину до 12 см.

    Орудие агрегатируется с тракторами МТЗ 1,4. Доступен как в навесном, так и в прицепном исполнении. Вес конструкции 950 кг. Перевод в транспортное положение осуществляется гидравлически. Дорожный просвет — 25 см, рекомендуемая скорость движения по дорогам общего пользования — 20 км/ч.

    КПС-5У

    Культиватор предназначен для непрерывной обработки земли. Он способен агрегатироваться с тракторами МТЗ 1,4-2 уровня. Модель используется для ухаживающих пар. Он способен эффективно проводить предпосевную обработку почвы с одновременным боронованием.

    Конструкция инструмента представлена ​​усиленной цельносварной рамой , для изготовления которой используется металлический профиль толщиной 0,5 см и размером сечения 8х8 см. Коньковые планки толщиной 1,4 см имеют усиленную конструкцию, а благодаря расширенной поверхности обводного гребня исключена возможность забивания колес растительными остатками и комьями земли.

    Рабочая ширина агрегата достигает 4,9 м, производительность 5,73 га/ч, глубина обработки 12 см. Вес орудия 1 тонна, рекомендуемая скорость транспортировки 15 км/ч. Модель оснащена десятью режущими элементами шириной 27 см и таким же количеством зубьев с режущей кромкой 33 см.

    Bomet и Unia

    Из зарубежных моделей нельзя не отметить польские культиваторы Bomet и Unia. Первый представляет собой традиционный почворез, способный разбивать валуны земли, рыхлить и перемешивать почву, а также срезать стебли и корневища трав. Орудие агрегатируется с трактором МТЗ-80, имеет рабочую ширину 1,8 м, может использоваться не только для полевых, но и для садовых работ.

    Модель «Юния» полностью адаптирована к суровому российскому климату. Является одним из самых востребованных на отечественном рынке.
