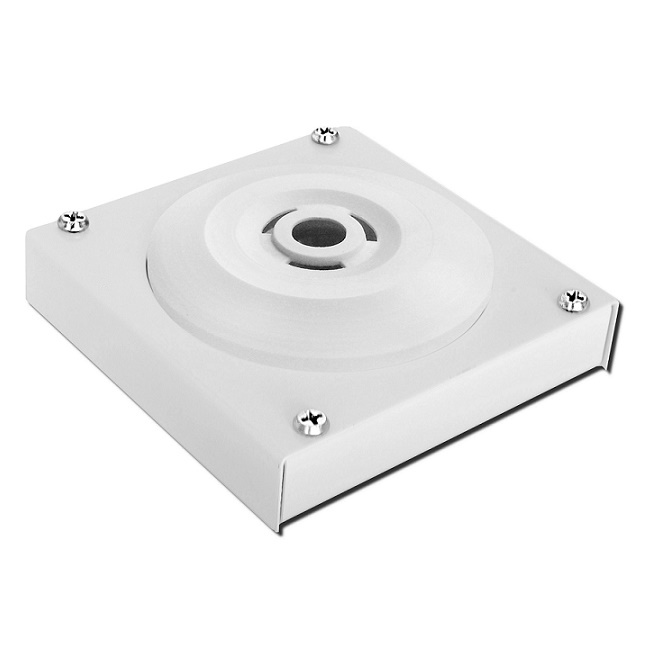

МАЯК-12-ЗМ2

Звуковые оповещатели МАЯК-ЗМ предназначены для выдачи звуковых сигналов на объектах оснащенных охранно-пожарной сигнализацией. Надёжные звуковые оповещатели МАЯК-ЗМ обеспечивают высокий уровень звукового давления при низком энергопотреблении.

Модификация	МАЯК-12-ЗМ2
Напряжение питания постоянного тока, В	12
Номинальный ток потребления, мА	30
Уровень звукового давления, дБ, не менее	110
Время непрерывной работы в режиме «тревога»	не ограничено
Степень защиты оболочки, IP	55
Габаритные размеры, мм	100х80х30
Масса, кг, не более	0,03
Диапазон рабочих температур, ºС	-50…+55
