Взрыв-схемы и запчасти для электрокосы ELITECH ЭТ 1000

Скачать

Скачать Каталог Elitech 2023

Скачать Каталог Elitech Promo 2022

Скачать Расходные материалы и оснастка 2022

Заявка на запчасти Осторожно, мошенники!

> Взрыв-схемы и запчасти > Взрыв-схемы и запчасти для электрокос > Взрыв-схемы и запчасти для электрокосы ELITECH ЭТ 1000

Отправить заявку на заказ запчастей

Заказ запчастей Elitech

Ваше имя^*

Имя контактного лица

Ваш телефон^*

Телефон для связи

Перечень запчастей^*

Список запчастей для заказа, через запятую

Ваш Email^*

Адрес электронной почты

Город^*

Информация об адресе заказа

Список взрыв схем и запчастей

Позиция	Артикул	Описание	Описание англ.	Количество	Совместимость
1	0806.098000		squeeze head	1
2	0806.098010	Нож	blade	1
3	0806.098020		upper plate	1
4	0806.098030	Втулка	bush	1
5	0806.098040	Сальник	oil seal	1
6	0806.098050	Вал редуктора ведомый	driven shaft	1
7	0806.098060	Шестерня редуктора ведомая	driven gear	1
8	0806.098070		airproof gasket	1
9	0806.098080	Редуктор	gear case	1
10	0806.098090	Шайба	washer	1
11	0806. 098100	Шестерня редуктора ведущая	initiative gear shaft	1
12	0806.098110	Ключ гаечный	spanner	1	ЭТ 800
13	0806.098120	Заглушка винта шпули	piece jam	1	ЭТ 800
14	0806.098130	Болт шпули	square toes bolt B	1
15	0806.098140	Корпус винта шпули прижимного	rope wheel covering	1
16	0806.098150	Леска нейлоновая Ø2.0mm*5m	nylon rope Ø2.0*5000mm	1

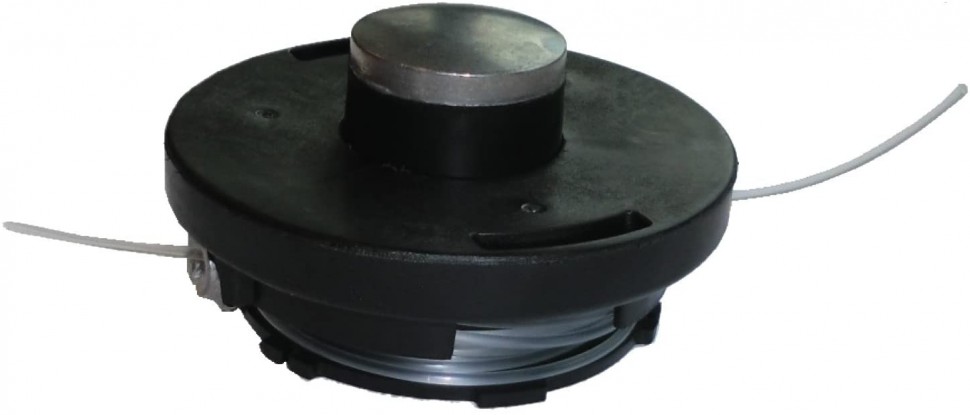

17	0806.098160	Катушка лески	rope seat	1
18	0806.098170	Пружина шпули	pull-out piece spring	1	ЭТ 800
19	0806.098180	Корпус шпули	box of rope	1
20	0806. 098190	Заклепка проходная для лески	lining	2	ЭТ 800
21	0806.098200	Вал шпули	six square axle B	1
22	0806.098210	Накладка кожуха защитного лески	guard shield core	1
23	0806.098220	Нож обрезки лески	knife	1
24	0806.098230	Кожух защитный лески	guard shield core	1
25	0806.098240	Скоба крепления кожуха	guad shield lower plate	1
26	0806.098250	Штанга нижняя в сборе без вала	steel tube groupware A	1
26,1	0806.098260	Шайба многолапчатая	outer gear ring	2	ЭТ 800
26,2	0806.098270		plastic tube A	1
26,3	0806. 098280	Штанга нижняя пустотелая	steel tube A	1
26,4	0806.098290		reed	1	ЭТ 800
27	0806.098300	Вал гибкий нижней штанги 784mm	flexible shaft A L=784mm	1
28	0806.098310	Болт барашек муфты соединительной	knob	1	ЭТ 800
29	0806.098320	Муфта штанги соединительная	connector	1	ЭТ 800
30	0806.098330	Втулка соединительная гибких валов	hookup set of the shaft A	1	ЭТ 800
31	0806.098340	ЭТ 1000 Вал гибкий верхней штанги 597мм.	flexible shaft B L=597mm	1
32	0806.098360	Штанга верхняя в сборе без вала	steel tube groupware B	1
	0806.098260	Шайба многолапчатая	baffle ring	2	ЭТ 800
32,1	0806. 098370	Проставка	spacing washer	1	ЭТ 800
32,2	0806.098380	Втулка разрезная	placket bush	1	ЭТ 800
32,3	0806.098390		plastic tube B L=519mm	1
32,4	0806.098400	Штанга верхняя пустотелая	steel tube B	1
33	0806.098410	Рукоятка верхняя часть	front handle-upper	1
34	0806.098420	Рукоятка нижняя часть	front handle-down	1
35	0806.098430	Втулка рукоятки	bushing	1
36	0806.098440	Ремень плечевой	shoulder strap	1
37	0806.098450	Хомут ремня	Strap seat	1

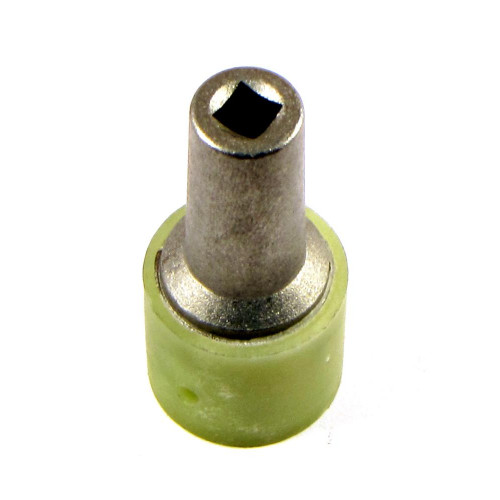

38	0806.098460	Муфта соединительная вала электродвигателя в сборе	hookup set of the shaft B	1	ЭТ 800
	0806. 098470	Корпус муфты	nesting	1	ЭТ 800
	0806.098480	Пластик муфты	plastic	1	ЭТ 800
39	0806.098490	Крышка подшипника	bearing end cover	1	ЭТ 800
40	0806.098500	Вал электродвигателя ведущий	driven gear shaft	1	ЭТ 800
41	0806.098510	Крышка электродвигателя передняя	front cover fo electromotor	1	ЭТ 800
42	0806.098520	Щётка графитовая	carbon brush	2	ЭТ 800
43	0806.098530	Втулка щёткодержателя	copper bushing	2	ЭТ 800
44	0806.098540	Щёткодержатель	box of carbon brush	2	ЭТ 800
45	0806.098550	Ротор ЭТ 1000	rotor	1
46	0806. 098570	Статор ЭТ 1000	stator	1
47	0806.098590	Крышка электродвигателя задняя	back cover fo electromotor	1	ЭТ 800
48	0806.098600	Крыльчатка охлаждения электродвигателя	FAN	1	ЭТ 800
49	0806.098610	Корпус левая половина	motor housing A	1	ЭТ 800
50	0806.098620	Выключатель	switch KW3(KW7)/TMSW2-1	1	ЭТ 800
51	0806.098630	Нет на схеме	big inductance	1
52	0806.098640	Нет на схеме	capacitor	1
53	0806.098650	Колодка клеммная	connecting seat	1	ЭТ 800
54	0806.098660	Полоска резиновая	rubber line bar	4	ЭТ 800
55	0806. 098670	Зажим шнура питания	board for press wire	1	ЭТ 800
56	0806.098680	Втулка резиновая шнура питания	cable jacket	1	ЭТ 800
57	0806.098690	Шнур питания	electrical source plug	1	ЭТ 800
58	0806.098700	Корпус, правая половина	motor housing B	1	ЭТ 800
59	0806.098710	Курок выключателя	trigger	1	ЭТ 800
60	0806.098720	Пружина курка 7.5Х29.6 мм	spring Ø7.5×29.6mm	2	ЭТ 800
61	0806.098730	Рычаг блокиратора	Unlocking lever	1	ЭТ 800
62	0806.098740	Кнопка блокиратора	unlock button	1	ЭТ 800
63	0806.098750	Блок плавного пуска	soft start circuit board	1	ЭТ 800
64	0806. 098760	Пружина торсионная	torsional spring	1	ЭТ 800
65	0806.098770	Зажим-фиксатор кабеля эл/питания	fastener	1	ЭТ 800
B1	0806.098780	Палец 2Х16 мм.	pin 2*16	1
B2	0806.098790	Гайка М10Х1.25 мм	nut M10*1.25	1
B3	0806.098800	Шайба 10 мм	tight washer 10	1
B4	0806.098810	Винт М5Х12	screw M5*12	2
B5	0806.098820	Шайба пружинная 5 мм	spring washer 5	5
B6	0806.098830	Прокладка 5 мм	gasket 5	5
B7	0806.098840		bearing washer 32	1
B8	0806.098850	Подшипник 6201RZ	bearing 6201RZ	1
B9	0806. 098860	Подшипник 629-Z	bearing 629-Z	1
B10	0806.098870	Болт М8Х10	bolt M8*10	1
B11	0806.098880	Винт М5Х20	screw M5*20	2
B12	0806.098890	Подшипник 61900-Z	bearing 61900-Z	2
B13	0806.098900	Шайба многолапчатая 10 мм	baffle ring 10	1
B14	0806.098910	Шайба многолапчатая 22 мм	baffle ring 22	1
B15	0806.098920		saddle washer 6	1
B16	0806.098930	Винт 4.2Х12	screw ST4.2*12	3
B17	0806.098940	Винт М6Х20	screw M6*20	2
B18	0806.098950	Шайба пружинная 6 мм	spring washer 6	2
B19	0806. 098960	Прокладка 6 мм	gasket 6	2
B20	0806.098970	Заклёпка 4Х6 мм	rivet 4X6	1
B21	0806.098980	Винт М4Х10	screw M4*10	4
B22	0806.098990	Шайба пружинная 4 мм	spring washer 4	6
B23	0806.099000	Прокладка 4 мм	gasket 4	3
B24	0806.099010	Винт М6Х14	screw M6*14	1
B25	0806.099020	Винт М5Х25	screw M5*25	4
B26	0806.099030	Гайка М5	tight nut M5	5
B27	0806.099040	Палец 3Х20 мм	pin3x20	1
B28	0806.099050	Винт М4Х12	screw M4*12	5
B29	0806. 099060	???	Srap ring	1
B30	0806.099070	Подшипник 61900RS	bearing 61900RS	1	ЭТ 800
B31	0806.099080	Подшипник игольчатый HK0608	needle bearing HK0608	1	ЭТ 800
B32	0806.099090	Винт М3Х10	screw M3x10	4
B33	0806.099100	Шайба пружинная 3 мм	spring washer 3	4
B34	0806.099110	Прокладка 3 мм	gasket 3	4
B35	0806.099120	Подшипник 6000RS	bearing 6000RS	1	ЭТ 800
B36	0806.099130	Подшипник 608Z	bearing 608Z	1	ЭТ 800
B37	0806.099140	Винт М5Х75	screw M5X75	2
B38	0806.099150	Кольцо стопорное 6 мм	split washer 6	1
B39	0806. 099160	Винт 4.2Х15	screw ST4.2X15	12
B40	0806.099170	Винт 4.2Х15	screw ST4.2*15	2

Взрыв-схемы и запчасти для электрокосы ELITECH ЭТ 800

Скачать

Скачать Каталог Elitech 2023

Скачать Каталог Elitech Promo 2022

Скачать Расходные материалы и оснастка 2022

Заявка на запчасти Осторожно, мошенники!

> Взрыв-схемы и запчасти > Взрыв-схемы и запчасти для электрокос > Взрыв-схемы и запчасти для электрокосы ELITECH ЭТ 800

Отправить заявку на заказ запчастей

Заказ запчастей Elitech

Ваше имя^*

Имя контактного лица

Ваш телефон^*

Телефон для связи

Перечень запчастей^*

Список запчастей для заказа, через запятую

Ваш Email^*

Адрес электронной почты

Город^*

Информация об адресе заказа

Список взрыв схем и запчастей

Позиция	Артикул	Описание	Описание англ.	Количество	Совместимость
1	0806.098110	Ключ гаечный	spanner	1	ЭТ1000, ЭТ1200
2	0806.099180	Винт шпули в сборе	rope wheel covering groupware	1
2,1	0806.099190	Корпус винта шпули	rope wheel covering	1
2,2	0806.099200	Болт с квадратной головкой	square toes bolt A	1
2,3	0806.098120	Заглушка винта шпули	piece to blocking	1	ЭТ1000, ЭТ1200
4	0806.099210	Катушка лески	rope seat	1
5	0806.098170	Пружина шпули	pull-out piece spring	1	ЭТ1000, ЭТ1200
6	0806.099220	Корпус шпули	box of rope	1
7	0806.098190	Заклепка проходная для лески	lining	2	ЭТ1000, ЭТ1200
8	0806. 099230	Вал шпули	core axis	1
9	0806.099240	Втулка	oiliness axis cover	2
10	0806.099250	Втулка стальная	steel cover	1
11	0806.099260	Кольцо войлочное	felt	2
12	0806.099270	Втулка стальная	steel axis cover	1
13	0806.099280	Кронштейн штанги крепления кожуха	bracket	1
14	0806.099290	Защита ножа картонная	guard paper	1
15	0806.099300	Нож обрезки лески	knife	1
16	0806.099310	Кожух защитный лески	plastic guard shield	1
17	0806.099320	Штанга нижняя в сборе без вала	steel tube A groupware	1
17,1	0806. 099330	Штанга нижняя пустотелая	steel tube A	1
17,2	0806.098290		reed	1	ЭТ1000, ЭТ1200
17,3	0806.099340	Вкладыш гибкого вала нижней штанги 655мм	plastic tube A  L=655mm	1
17,4	0806.098260	Шайба многолапчатая	baffle ring	2	ЭТ1000, ЭТ1200
18	0806.099350	Вал гибкий нижней штагни 740мм	flexible shaft A  L=740mm	1
19	0806.098310	Болт барашек муфты соединительной	knob	1	ЭТ1000, ЭТ1200
20	0806.098320	Муфта штанги соединительная	connector	1	ЭТ1000, ЭТ1200
21	0806.098330	Втулка соединительная гибких валов	hookup set of the shaft A	1	ЭТ1000, ЭТ1200
22	0806. 099360	Вал гибкий верхней штанги 562мм	flexible shaft B  L=562mm	1
23	0806.099370	Штанга верхняя в сборе без вала	steel tube B groupware	1
	0806.098260	Шайба многолапчатая	baffling ring	2	ЭТ1000, ЭТ1200
23,1	0806.098370	Проставка	spacing washer	1	ЭТ1000, ЭТ1200
23,2	0806.098380	Втулка разрезная	placket bush	1	ЭТ1000, ЭТ1200
23,3	0806.099380	Вкладыш гибкого вала верхней штанги 479мм	plastic tube B  L=479mm	1
23,4	0806.099390	Штанга верхняя пустотелая	steel tube B  L=560mm	1
24	0806.099400	Рукоятка	front handle	1
25	0806.098460	Муфта соединительная вала электродвигателя в сборе	hookup set of the shaft B	1	ЭТ1000, ЭТ1200
	0806. 098470	Корпус муфты	nesting	1	ЭТ1000, ЭТ1200
	0806.098480	Пластик муфты	plastic	1	ЭТ1000, ЭТ1200
26	0806.098490	Крышка подшипника	bearing end cover	1	ЭТ1000, ЭТ1200
27	0806.098500	Вал электродвигателя ведущий	driven gear shaft	1	ЭТ1000, ЭТ1200
28	0806.098510	Крышка электродвигателя передняя	front cover fo electromotor	1	ЭТ1000, ЭТ1200
29	0806.098520	Щётка графитовая	carbon brush	2	ЭТ1000, ЭТ1200
30	0806.098530	Втулка щёткодержателя	copper bushing	2	ЭТ1000, ЭТ1200
31	0806.098540	Щёткодержатель	box of carbon brush	2	ЭТ1000, ЭТ1200
32	0806.099410	Ротор ЭТ 800	rotor	1
33	0806. 099420	Статор ЭТ 800	stator	1
34	0806.098590	Крышка электродвигателя задняя	back cover fo electromotor	1	ЭТ1000, ЭТ1200
35	0806.098600	Крыльчатка охлаждения электродвигателя	FAN	1	ЭТ1000, ЭТ1200
36	0806.098610	Корпус левая половина	motor housing A	1	ЭТ1000, ЭТ1200
37	0806.098620	Выключатель	switch KW3(KW7)/TMSW2-1	1	ЭТ1000, ЭТ1200
40	0806.098650	Колодка клеммная	connecting seat	1	ЭТ1000, ЭТ1200
41	0806.098660	Полоска резиновая	rubber line bar	4	ЭТ1000, ЭТ1200
42	0806.098670	Зажим шнура питания	board for press wire	1	ЭТ1000, ЭТ1200
43	0806. 098680	Втулка резиновая шнура питания	cable jacket	1	ЭТ1000, ЭТ1200
44	0806.098690	Шнур питания	electrical source plug	1	ЭТ1000, ЭТ1200
45	0806.098700	Корпус правая половина	motor housing B	1	ЭТ1000, ЭТ1200
46	0806.098710	Курок выключателя	trigger	1	ЭТ1000, ЭТ1200
47	0806.098720	Пружина курка 7.5Х29.6 мм	spring Ø7.5×29.6mm	2	ЭТ1000, ЭТ1200
48	0806.098730	Рычаг блокиратора	Unlocking lever	1	ЭТ1000, ЭТ1200
49	0806.098740	Кнопка блокиратора	unlock button	1	ЭТ1000, ЭТ1200
50	0806.098750	Блок плавного пуска	soft start circuit board	1	ЭТ1000, ЭТ1200
51	0806. 098760	Пружина торсионная	torsional spring	1	ЭТ1000, ЭТ1200
52	0806.098770	Зажим-фиксатор кабеля эл/питания	fastener	1	ЭТ1000, ЭТ1200
B1	0806.099430	Заклёпка 4Х7 мм	rivet 4X7	2
B2	0806.099440	Гайка М5	tight nut M5	2
B3	0806.099450	Болт М6Х50	hex bolt M6*50	1
B4	0806.099460	Гайка барашковая М6	butterfly nut M6	2
B5	0806.099470	Винт М5Х14	screw M5*14	2
B6	0806.099480	Винт М4Х10	screw M4*10	1
B7	0806.099490	Шайба пружинная	spring washer 4	6
B8	0806.099500	Прокладка 4мм	gasket 4	3
B9	0806. 099510	Винт М6Х14	screw M6*14	1
B10	0806.099520	Болт М6Х55	bolt M6*55	1
B11	0806.099530	Штифт муфты электродвигателя 3Х20 мм	pin Ø3*20	1
B12	0806.099540	Винт М4х12	screw M4*12	5
B13	0806.099550	Кольцо стопорное ведущего вала	Srap ring	1
B14	0806.099070	Подшипник 61900RS	bearing 61900RS	1	ЭТ1000, ЭТ1200
B15	0806.099080	Подшипник игольчатый HK0608	needle bearing HK0608	1	ЭТ1000, ЭТ1200
B16	0806.099560	Винт М3Х10	screw M3x10	4
B17	0806.099570	Шайба пружинная 3 мм	spring washer 3	4
B18	0806. 099580	Прокладка 3 мм	gasket 3	4
B19	0806.099120	Подшипник 6000RS	bearing 6000RS	1	ЭТ1000, ЭТ1200
B20	0806.099130	Подшипник 608Z	bearing 608Z	1	ЭТ1000, ЭТ1200
B21	0806.099590	Винт М5Х65	screw M5X65	2
B22	0806.099600	Шайба пружинная 5 мм	spring washer 5	2
B23	0806.099610	Прокладка 5 мм	gasket 5	2
B24	0806.099620	Кольцо стопорное 6 мм	split washer 6	1
B25	0806.099630	Винт ST4.2X15	screw ST4.2X15	11
B26	0806.099640	Винт ST4.2*15	screw ST4.2*15	2

Запчасти для ES 3510 — Электрокоса Okay

(Изображения могут отличаться от оригинала)

Электрическая коса

Артикул:	3401291
Идентификационный номер:	11020
Марка:	Хорошо

• Запчасти
• Документы
• Особенности
• Изображения

Запасные части

• Чертеж в разобранном виде
• Просмотр списка



100%



001

правый корпус в сборе

Нет в наличии

34012

01

21,86 €*

002

Двигатель в сборе (ЕС)

Нет в наличии

34012

02

53,06 €*



003

внутренний шестигранник

Нет в наличии

34012

03

0,86 €*



004

Кабель в сборе (VDE)

Нет в наличии

34012

04

19,60 €*



005

Ударная пластина в сборе

Нет в наличии

34012

05

0,46 €*



006

левый корпус

Нет в наличии

34012

06

20,98 €*



007

Микропереключатель

Нет в наличии

34012

07

6,93 €*

008

возвратная пружина

В наличии

34012

08

0,20 €*



009

кнопка переключения

Нет в наличии

34012

09

1,54 €*



011

соединительная шестерня (2 шт)

Нет в наличии

34012

11

1,17 €*



012

Кнопка блокировки трубки

Нет в наличии

34012

12

1,40 €*



013

Пружина F9

Нет в наличии

34012

13

0,46 €*



014

Ручка ассистента в сборе

Нет в наличии

34012

14

20,65 €*



015

Трубка телескопа в сборе

Нет в наличии

34012

15

35,74 €*



016

Изогнутая трубка в сборе

Нет в наличии

34012

16

40,15 €*



017

штифт F5*25

В наличии

34012

17

0,84 €*



018

выходной разъем в сборе

Нет в наличии

34012

18

22,36 €*

019

Коллектор катушки

В наличии

34012

19

10,78 €*

020

цветочная охрана

В наличии

34012

20

10,97 €*



021

Катушка в сборе

Нет в наличии

34012

21

9,39 €*

022

Защита в сборе

В наличии

34012

22

19,58 €*



023

Соединитель трубки телескопа

Нет в наличии

34012

23

11,95 €*

*Вкл. 19% налог, вкл. стоимость доставки



Данный товар является сборочной группой

К сборочной группе

*Вкл. 19% налог, вкл. стоимость доставки

Документы

3 Документы найдены для ES 3510

(3401291)

Перейти к Идент. номер: 11020

Идент.
Скачать чертеж в разобранном виде для ES 3510

Скачать инструкции для ES 3510

 Доступные языки

Скачать инструкции для ES 3510

 Доступные языки

Особенности

• Скоро…

Logistic

Длина

740 мм

Ширина

250 мм

Высота

100 мм

Вес брутто в одной упаковке

3,75 кг

Вес изделия

2,85 кг

Изображения

Коса / 250924 | Bellota

REF: 2509-24

Узкая коса, специально для сухого скашивания зерновых и кормовых трав на плоских или регулярно наклонных участках. Он легко режется, потому что изготовлен из закаленной и отпущенной легированной стали.

Будет с вами долгие годы. Имеет шлифованные, скошенные и покрытые лаком наконечники.

Это инструмент для жизни. С усиленным ребром для максимальной устойчивости к нагрузкам. Он заботится о вашем инструменте и, прежде всего, заботится о вас. Защита лезвия для большей безопасности.

Рекомендуемое применение:

Резка в целом, предназначена для небольших или сложных участков.

Выберите вариант:

Длина (в см)
/ Форма

помогите выбрать

Купить в обычном магазине

рекомендуется

Купить Acorn онлайн

Сравните:

• Описание продукта
• сравнительный
• запасные части
• загружаемый
• товаров

Описание продукта

Узкая коса, специально для сухого скашивания зерновых и кормовых трав на плоских или регулярно наклонных участках.
