Усилитель полный

RADIOTEHNIKA
U-7111-стерео

_Описание__Характеристики__Схема_принципиальная_

Краткое описание усилителя

Усилитель полный RADIOTEHNIKA U-7111 STEREO относится к 4 поколению аппаратуры и соответствует требованиям технических условий 2. 032.020ТУ.
Усилитель предназначен для усиления,оперативного усиления и коммутации низкочастотных сигналов при работе в составе комплекта бытовой радиоаппаратуры.
Усилитель состоит из двух независимых каналов усиления с общим источником питания.
В усилителе применена схема защиты,предотвращающая повреждение усилителя при его перегреве,перегрузке по мощности и коротком замыкании в нагрузке.
Малый коэффициент загрузки оконечных трпнзисторов,обеспечиваемыйпараллельным включением нескольких транзисторов, и развитая схема защиты,гарантируют высокую надежность усилителя.
Примененные в усилителе схемы электронной коммутации входных сигналов и электронного управления этой коммутацией позволяют осуществлять оперативный выбор источников программ.
Встроенный графический эквалайзер значительно расширяет возможность регулировки тембра прослушиваемой программы.
Усилитель обеспечивает:

  • Возможность подключения для воспроизведения 4-х источников сигналов, в том числе: электропроигрывателя, тюнера и двух магнитофонов
  • Возможность подключения двух пар акустических систем и их независимую коммутацию
  • Возможность подключения стереотелефонов
  • Возможность прослушивания сигнала в режимах «стерео» или «моно»
  • Возможность тонкомпенсации при малых уровнях громкости
  • Возможность ступенчатого уменьшения громкости
  • Возможность ограничения диапазона эффективно воспроизводимых частот
  • Возможность перезаписи содного магнитофона на другой
  • Возможность записи на магнитофон (или перезаписи) сигнала одногоисточника программ и одновременного воспроизведения сигнала от другого источника прграмм
  • Возможность одновременной записи на оба магнитофона
  • Возможность оперативного контроля записи при наличии магнитофона,имеющего раздельные головки записи и воспроизведения
  • Возможность одновременного включения и выключения (нажатием на кнопку СЕТЬ) напряжения питания усилителя и подключенных к розеткам ОТВЕТВЛЕНИЕ СЕТИ (ОТКЛЮЧАЕМОЕ) источников сигналов
  • Индикацию включения (свечение индикатора приоритетного входа)
  • Индикацию подключенного входа
  • Индикацию пиковоймузыкальной выходной мощности по каждому каналу
  • Возможность регулировки тембров по 5-ти частотным полосам (графический эквалайзер) или ее отключение

Основные технические характеристики

Номинальная выходная мощность каждого канала усилителя на номинальном сопротивлении нагрузки 8 Ом35 Вт
Максимальная выходная мощность каждого канала усилителя на номинальном сопротивлении нагрузки 8 Ом50 Вт
Пиковая музыкальная выходная мощность каждого канала усилителя на номинальном сопротивлении нагрузки 8 Ом/4 Ом110 Вт
170 Вт
Мощность на выходе для подключения стереотелефонов85±15 мВт
Средняя потребляемая мощность не более75 Вт
Номинальное напряжение питания усилителя220 В
частотой 50 Гц
Номинальная э. д.с. источника сигнала (входное напряжение) для линейных входов/ для корректирующего входа500 мВ
5 мВ
Минимальная э.д.с. источника сигнала (входное напряжение) для линейных входов/для корректирующего входа200-50 мВ
2.0-1.0 мВ
Диапазон воспроизводимых частот, при неравномерности АЧХ±3 дБ не уже10-30000 Гц
Допускаемые отклонения амплитудно-частотной характеристики в диапазоне звуковых частот от 20 Гц до 20000 Гц относительно уровня сигнала f=1000 Гц для линейных входов/для корректирующего входа не более±1.0 дБ
±1.5 дБ
Коэффициент гармоник, в диапазоне частот от 40 Гц до 16000 Гц не более0.2 %
Отношение сигнал/взвешенный шум для линейных входов/ для корректирующего входа не менее76 дБ
60 дБ
Габаритные размеры усилителя431x360x72 мм
Масса усилителя без упаковки не более7. 0 кг

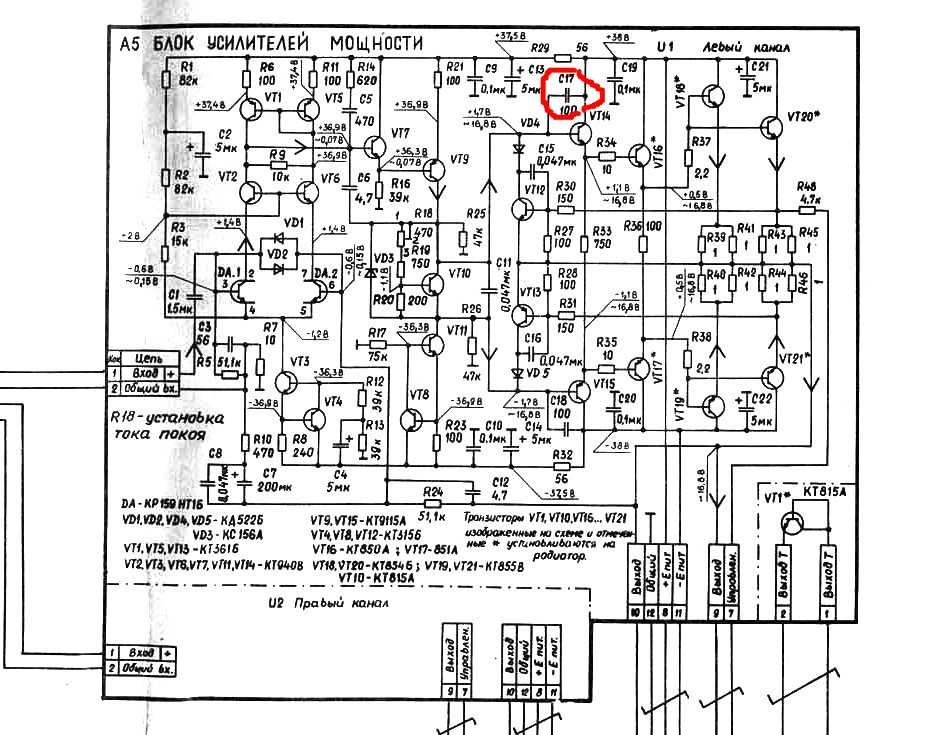

Схему принципиальную и рисунок печатных плат можно скачать здесь:1й лист-740KB; 2й лист-760KB

Перейти к описанию других усилителей:

U-7101-stereo
U-7112-stereo
UP-001-stereo

Усилитель Радиотехника У 7111 | ЗВУКОМАНИЯ

Левчук Александр Николевич©

Известному усилителю Radiotehnica У-7111 стерео 30 лет, а он до сих пор в форме!

 Этот Радиотехника — пожалуй самый распространенный и самый дешевый усилитель, именно советской золотой эпохи звукостроения. Конечно же, про аудиофильское качество звука усилителя Радиотехника У 7111 не может быть и речи, но рассказать я хочу не только для потомков, но и для пользователей, которые все еще думают, что их «компо-пукалки» китайские вершина звука.

Полный усилитель »Радиотехника У-7111С» — продавался в составе с тюнером »Радиотехника Т-7111С» и проигрывателем — »Радиотехника ЭП-102С» с таким общим названием как »Радиотехника К-7111С» кстати, этот комплекс сменил некогда выпускавшийся с 1982 г. состав »Радиотехника У-101C».

усилитель Вега вверху, Радиотехника у7111 внизу

Внешний вид.  Усилитель Радиотехника У-7111 довольно изящный на вид, кстати усилитель У 101 потолще будет. На лицевой стороне имеет 5-ти полосный эквалайзер. Присутствует слева регулировка громкости. Также расположены «на лице» кнопки моно, тихо, фильтр вч, ТК, тембр. Сзади к усилителю У-7111 можно подключить 4 источника, в том числе внешний ЦАП, звуковая карта, а затем переключаться между ними. Кстати, подключить можно 2е пары АС. Несмотря на малый размер «У-7111» имеет клемму для заземления, 2 розетки и предохранитель! Интересно, но на современных подобных усилителях в 70% случаях не ставят даже предохранителей, я про дополнительные розетки вообще молчу 🙂

Прослушивание. Тестировали аппарат как всегда на разных жанрах и на тестовых дисках. Между прочим, весьма тонкий на вид усилитель «Радиотехника у 7111» свободно раскачивает акустику С 90. Доработать можно, но это совсем другая история. Звук я бы сказал нормальный, хороший на твердую 4, но не более. Бас, «серёдку», высокие усилитель от Радиотехника держит неплохо даже на большой громкости. Звучание, чем то похоже на Вега 50у 122с.

Итоги. Усилитель Радиотехника у 7111 может также работать в составе разных блоков и систем и даже отдельно от них. Рекомендую к покупке, но для прослушивания высокого качества звука придется его либо переделать, либо купить нормальный ламповый усилитель с отличными комплектующими и подобранными лампами.

клон FM711

Скачать фото, инструкция, схема Радиотехника у 7111, можно ЗДЕСЬ БЕСПЛАТНО Размер 3.74 MB!!!

Я надеюсь, что это объяснение немного помогло. Пожалуйста, оставляйте комментарии ниже, чтобы я мог вернуться к вам.
