Подвеска гусеничного трактора: Подвеска гусеничного трактора

Типы подвесок остова гусеничных тракторов

Подвеска соединяет остов гусеничного трактора с опорными катками, обеспечивая плавность хода. Широкое применение для гусеничных тракторов сельскохозяйственного назначения нашли полужёсткая и упругая балансирная подвески [рис. 1].

Рис. 1. Типы подвесок гусеничных тракторов.

А) – Полужёсткая подвеска;

Б) – Полужёсткая подвеска;

В) – Упругая балансирная подвеска;

1) – Ось;

2) – Рессора;

3) – Рама гусеничной тележки;

4) – Опорные катки;

5) – Рычаги подвески с торсионами;

6) – Рычаги подвески с торсионами;

7) – Опорные катки;

8) – Амортизатор.

Полужёсткая трёхточечная подвеска [рис. 1, А] используется на тракторах Т-4А, Т-130, Т-100М. Остов данных гусеничных тракторов опирается на гусеничные тележки через общую ось (1) в задней части (общая точка), а в передней части – через листовую рессору (2), которая крепится к остову трактора перпендикулярно его оси и опирается на каждую из тележек (вторая и третья точки подвески). Вследствие этого каждый движитель способен совершать колебания вокруг оси (1) в вертикальной плоскости. В данной подвеске гусеничные тележки также могут упруго соединяться с остовом не только в передней, но и в задней точках [рис. 1, Б]. В таком случае гусеничные тележки соединяются с поворотными рычагами (5) и (6), вторые концы которых крепятся на остове посредством стальных торсионов (длинных стержней), работающих на кручение. Это позволяет всей гусеничной тележке перемещаться относительно остова в вертикальной плоскости, что даёт возможность в процессе движения лучше подстраиваться под рельеф местности.

Оси опорных катков в полужёсткой подвеске жёстко крепятся к рамам гусеничных тележек. Данное крепление позволяет максимально сократить расстояние между остями катков, за счёт чего улучшается равномерность распределения давлений на мягких грунтах. Однако большая жёсткость подвески ограничивает транспортные и рабочие скорости движения гусеничного трактора (не превышают 7-10 км/ч).

Упругая балансирная подвеска смонтирована на тракторах Т-150, ДТ-175, ДТ-75Б. При данной подвеске рама гусеничного трактора опирается на четыре подрессоренные каретки. В состав каждой каретки входит пара балансиров (12) [рис. 2, А], смонтированных на цапфах поперечных брусьев рамы.

Рис. 1. Ходовая часть гусеничного трактора Т-150.

А) – Устройство;

Б) – Рама;

В) – Схема регулировки натяжения гусеничной цепи;

Г) – Схема работы гидроамортизатора;

1) – Лонжерон рамы трактора;

2) – Направляющее колесо;

3) – Кронштейн направляющего колеса;

4) – Коленчатая ось направляющего колеса;

5) – Цилиндр гидронатяжителя гусеницы;

6) – Опорные катки;

7) – Гидроамортизатор;

8) – Кронштейн промежуточного звена амортизатора;

9) – Поддерживающий ролик;

10) – Большая и малая пружины балансира;

11) – Кронштейн поддерживающего ролика;

12) – Балансир;

13) – Большая и малая пружины амортизатора;

14) – Поперечный брус рамы трактора;

15) – Защитный козырёк;

16) – Упорный кронштейн амортизатора;

17) – Ведущее колесо;

18) – Конечная передача;

19) – Звено гусеницы;

20) – Беговая дорожка звена гусеницы;

21) – Направляющая реборда звена гусеницы;

22) – Палец гусеницы;

23) – Стопорное кольцо;

24) – Шайба;

25) – Шток;

26) – Уплотнение штока;

27) – Дроссельное отверстие;

28) – Перепускной клапан;

29) – Кожух;

30) – Цилиндр;

31) – Подводящий канал;

32) – Клапан;

33) – Дроссельное отверстие;

34) – Компенсационный бачок.

На тракторе Т-150 балансиры изготовлены одинаковыми и смонтированы на паре осей, которые установлены в поперечном брусе рамы. Каретки вверху распираются пружинами (10), поглощающими все толчки, которые в процессе движения трактора воспринимают опорные катки и не передают их на остов трактора. Однако при этом происходит возникновение собственных колебаний пружин каретки, ухудшающих плавность движения гусеничного трактора. С целью устранения данного недостатка в балансирах устанавливаются гидроамортизаторы (7), схема функционирования которых показана на [рис. 2, Г]. Поглощение энергии колебания пружин осуществляется за счёт перетекания жидкости через маленькие отверстия из одной полости амортизатора в другую.

Находящаяся в полости (А) жидкость, при растяжении амортизатора испытывает сжатие и перетекает в полость (Б) через дроссельные отверстия (27). За счёт формирующегося разряжения в полости (Б) компенсационный клапан (32) открывается, и жидкость по маслопроводящему каналу (31) из полости (П) компенсационного бачка (34) поступает в полость (Б) цилиндров в объёме, равном объёму той части штока (25), которая в данный момент выводится из рабочего цилиндра.

При сжатии гидроамортизатора (нагружении каретки) шток (25) движется в обратную сторону и находящаяся в полости (Б) жидкость перетекает в полость (А) через те же дроссельные отверстия (27). При этом жидкость в объёме, равном объёму вводимой части штока, вытесняется в полость (П) через отверстие (33).

Перепускной клапан (28), установленный в штоке, при больших усилиях сжатия дополнительно открывает ряд отверстий для перепуска жидкости из полости (А) в полость (Б).

Катки в упругой подвеске перемещаются в вертикальной плоскости относительно остова, за счёт чего обеспечивается лучшее подрессоривание гусеничного трактора, дающее возможность работать на больших скоростях (до 16 км/ч и выше), а также улучшаются сцепные свойства на твёрдых грунтах. Однако вследствие увеличенного шага расстановки опорных катков происходит неравномерное распределение силы тяжести гусеничного трактора по длине опорной поверхности движителя, за счёт чего повышается удельное давление на грунт.

17*

ᐉ Ходовая часть гусеничных тракторов

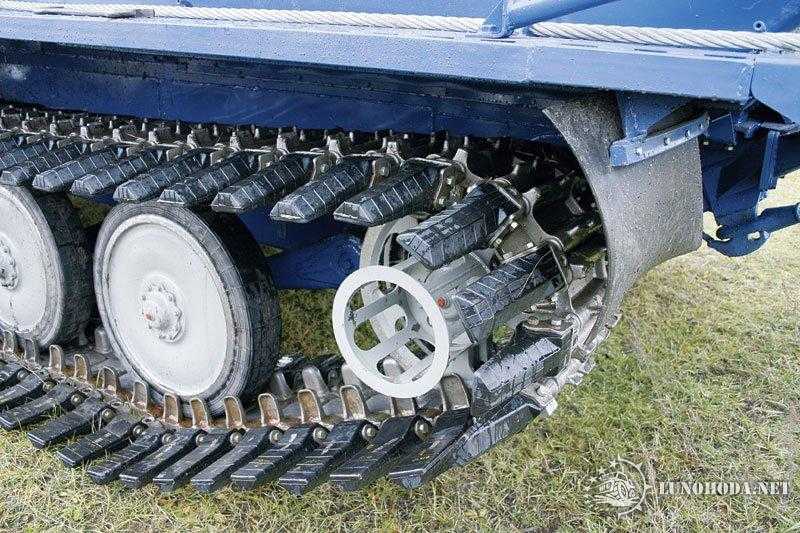

Общие сведения о ходовой части гусеничных тракторов

Ходовая часть трактора состоит из остова, движителей и подвесок.

Остов несет на себе все агрегаты трактора. Движитель воспринимает его вес и приводит трактор в движение. Подвеска передает вес трактора на почву или гусеницы. Эластичная подвеска смягчает толчки и удары, возникающие при движении трактора.

Гусеничный движитель включает в себя ведущую звездочку 6, гусеничную цепь 4, опорные катки 7, направляющее колесо 2 с натяжным устройством и поддерживающие ролики 5. Звездочка 6 приводит в действие гусеничную цепь и обеспечивает движение трактора. Гусеничная цепь 4 состоит из звеньев, соединенных шарнирно с помощью пальцев. Цепь огибает звездочку 6, направляющее колесо 2, опорные катки 7 и поддерживающие ролики 5, образуя замкнутый контур, называемый гусеничным обводом. Вес (сила тяжести) трактора через опорные катки 7 распределяется на опорную часть гусеницы. При этом среднее условное давление на грунт небольшое, сцепление с ним хорошее.

Гусеничная цепь снабжена почвозацепами и служит дорожкой для качения по ней остова трактора. Ролики 5 поддерживают гусеничную цепь и удерживают ее от бокового раскачивания во время движения трактора. Направляющее колесо 2 и натяжное устройство предназначены для обеспечения правильного направления движения гусеничной цепи, ее натяжения и амортизации гусеничного движителя.

Преимущества гусеничного движителя — высокие сцепные качества и проходимость, низкое среднее давление на грунт. Однако гусеничные тракторы уступают колесным по массе, скорости движения, универсальности использования в сельском хозяйстве.

На гусеничных тракторах широко применяют эластичную и полужесткую подвески.

Эластичная подвеска (рисунок а) состоит из объединенных системой рычагов и упругих элементов опорных катков, которые шарнирно соединены с рамой трактора. Катки объединены между собой попарно в каретку балансирной подвески. В тракторах сельскохозяйственного назначения с каждой стороны предусмотрено по две каретки балансирной подвески. Эластичная подвеска (например, в тракторах ДТ-75, Т-150) позволяет каждому опорному катку копировать рельеф грунта, что улучшает плавность хода при движении на повышенных скоростях.

Рисунок. Схемы подвесок гусеничных тракторов: а — эластичная подвеска: 1 — коленчатая ось; 2 — направляющее колесо; 3 — натяжной винт с гайкой; 4 — гусеничная цепь; 5 — поддерживающий ролик; 6 — ведущая звездочка; 7 — опорный каток; 8 — ось опорного катка; 9 — шарнир балансирной каретки; 10 — шарнир балансиров; 11 — внутренний балансир; 12 — пружиня балансиров подвески; 13 — внешний балансир; б — полужесткая подвеска: 1 — задний шарнир подвески; 2 — ведущая звёздочка; 3 — гусеничная цепь; 4 — поддерживающий ролик; 5 — опорный каток; 6 — рама гусеничной тележки; 7 — направляющее колесо; 8 — пружина натяжного устройства; 9 — рессорное устройство

Полужесткая подвеска представляет собой гусеничную тележку, выполненную из балок различного сечения, на которых устанавливают все элементы движителя. Рама 6 (рисунок б) такой тележки соединяется с остовом трактора сзади шарниром 7; впереди на нее опирается остов через плоскую рессору (в тракторах Т-130, Т-4А).

Плавность хода тракторов с полужесткой подвеской хуже, чем тракторов с эластичной подвеской.
