Топливные фильтры автомобилей с карбюраторными двигателями

Топливные фильтры автомобилей с карбюраторными двигателями

Топливные фильтры автомобилей ЗИЛ-130, ЗИЛ-131, ГАЗ-53А, ГАЗ-66. В систему питания двигателей автомобилей ЗИЛ-130, ЗИЛ-131, ГАЗ-бЗА, ГАЗ-66 и других автомобилей, имеющих конструкцию, подобную указанным автомобилям, включаются фильтры, осуществляющие многократную очистку топлива: фильтр заливной горловины, фильтр топливоприемной трубки бака, топливный фильтр-отстойник, фильтр топливного насоса, фильтр тонкой очистки топлива, латунная сетка.

На рис. 7 показано устройство топливного фильтра-отстойника автомобилей ЗИЛ-130, ЗИЛ-131. Фильтр-отстойник состоит из корпуса, крышки и фильтрующего элемента. Стальной штампованный корпус имеет приваренный центральный стержень для размещения фильтрующего элемента и отверстие для спуска отстоя, закрываемое пробкой. Крышка, отлитая из чугуна, имеет ряд каналов для подвода и отвода топлива, а также отверстие для болта. Кроме того, в ней имеются два .запасных канала, закрываемых пробками. Болтом крышка соединяется с корпусом фильтра, а уплотнение между ними достигается паронитовой прокладкой. Фильтрующий элемент, размещенный на центральном стержне, состоит из набора алюминиевых кольцевых пластин. Каждая.филь-трующая пластина имеет отверстия, образующие в собранном элементе вертикальные каналы для прохода очищенного топлива, ряд выступов высотой 0,05 мм, а также по два отверстия под стойки.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рис. 6. Схема фильтрации топлива в системе питания двигателя автомобиля ЗИЛ-131

Рис. 7. Топливный фильтр-отстойник автомобилей ЗИЛ-130, ЗИЛ-131

Собранный фильтрующий элемент устанавливается в корпус на центральный стержень и прижимается пружйной 9 через опорные торцовые пластины к крышке фильтра. Необходимое уплотнение между фильтрующим элементом и крышкой обеспечивается прокладкой. Топливо, поступающее из бака по трубке, заполняет полость фильтра-отстойника, где крупные механические грязевые частицы и вода, могущие быть в топливе, осаждаются на дно отстойника, а неосевшие грязевые примеси с топливом движутся к фильтрующему элементу. Топливо проходит через узкие щели элемента, а грязевые частицы размером более 0,05 мм задерживаются на поверхности пластин. Отфильтрованное топливо поступает в полость крышки и далее направляется к топливному насосу.

Топливные фильтры-отстойники автомобилей ГАЭ-53А, ГАЗ-66, УАЗ-469 имеют такое же устройство, как и фильтры-отстойники, установленные на автомобилях ЗИЛ-130, ЗИЛ-131.

Топливный фильтр-отстойник автомобилей ГАЗ-бЗА, ГАЗ-66 крепится на правом лонжероне рамы под кабиной. Он состоит из стального корпуса, чугунной крышки и фильтрующего элемента. Фильтрующий, элемент имеет 170 алюминиевых пластин, собранных в пакет, и две опорные пластины толщиной 2 мм. Каждая фильтрующая пластина толщиной 0,015 мм имеет отверстий и выступов высотой 0,05 мм. Уплотнение между корпусом и крышкой достигается паронитовой прокладкой, а между крышкой и фильтрующим элементом — резиновой.

Топливные насосы автомобилей ЭИЛ-130, ЗИЛ-131 диафрагменного типа имеют сетчатый фильтр, установленный во всасывающей полости над впускным клапаном. Фильтр состоит из каркаса и латунной сетки. При перемещенйи диафрагмы насоса вниз над ней образуется разрежение, вследствие чего открывается впускной клапан и топливо поступает через сетчатый фильтр во- всасывающую полость насоса. При этом фильтр задерживает грязевые частицы, а очищенное топливо при движении диафрагмы вверх нагнетается в фильтр тонкой очистки. Подобное устройство имеют и сетчатые фильтры топливных насосов автомобилей ГАЗ-бЗА, ГАЗ-66, УАЗ-469 и др. Последующая очистка топлива осуществляется в фильтре тонкой очистки, установленном между топлирным насосом и карбюратором..

Сетчатый фильтр тонкой очистки топлива автомобилей ГАЗ-бЗА, ГАЗ-66, УАЗ-469 (рис. 8) состоит из корпуса, стакана-отстойника, фильтрующего элемента и зажимного устройства. Корпус фильтра имеет каналы для подвода и отвода топлива, а также приливы с отверстиями для крепления скобы зажимного устройства. В стакане-отстойнике размещается фильтрующий элемент. При помощи зажимного устройства стакан-отстойник соединяется с корпусом фильтра, а уплотнение между корпусом, стаканом и фильтрующим элементом обеспечивается прокладкой. Фильтрующий элемент состоит из алюминиевого каркаса и латунной сетки. Каркас фильтрующего элемента имеет на боковой поверхности ребра и отверстия для прохода топлива. Латунная сетка укладывается на ребристую поверхность каркаса в два слоя и удерживается цилиндрической пружиной, надетой на элемент. Фильтрующий элемент, размещенный в стакане, прижимается к корпусу и фиксируется пружиной, установленной между стаканом и элементом.

Топливо, поступающее в фильтр тонкой очистки, частично отстаивается, в результате чего часть грязевых примесей и вода осаждаются на дно отстойника. Более мелкие грязевые частицы, могущие быть в топливе, задерживаются на поверхностях сетки фильтрующего элемента, а отфильтрованное топливо направляется в карбюратор. Подобные конструкции фильтров тонкой очистки топлива устанавливаются на автомобилях ЗИЛ-130, ЗИЛ-131 и др. Кроме этих фильтров на автомобилях ЗИЛ-130, ЗИЛ-131 и других устанавливаются керамические фильтры тонкой очистки топлива.

Керамический фильтр тонкой очистки топлива (рис. 9) состоит из корпуса, стакана-отстойника, фильтрующего элемента и зажимного устройства. Корпус фильтра имеет топливные каналы и приливы с отверстиями для крепления деталей зажимного устройства. Стакан-отстойник располагает полостью, где размещается фильтрующий элемент. Крепление стакана-отстойника к корпусу фильтра осуществляется скобой и винтом с зажимной гайкой. Уплотнение между стаканом-отстойником и корпусом достигается прокладкой из бензостой-кой резины.

Керамический фильтрующий элемент в виде стакана изготовлен из пористой керамики, имеющей мельчайшие поры для прохода топлива. Он хорошо выдерживает высокие температуры, обладает химической стойкостью и не боится резкого изменения температур. Фильтрующий элемент размещается в стакане-отстойнике и при помощи пружины прижимается через прокладку к корпусу фильтра. Топливо из насоса поступает в полость стакана-отстойника, где часть примесей выпадает в виде осадка, затем топливо проходит через поры керамического элемента, оставляя на наружных поверхностях и в порах элемента грязевые частицы размером до 15 мкм. Отфильтрованное таким образом топливо поступает во внутреннюю полость элемента и направляется в карбюратор.

Рис. 8. Фильтр тонкой очистки топлива автомобилей ГАЭ-53А, ГАЗ-66, ГАЗ-24 «Волга»

Окончательная очистка топлива производится в сетчатом фильтре карбюраторов двигателей автомобилей ЗИЛ-130, ЭИЛ-13Г, ГАЭ-53А, ГАЗ-66. Сетчатый фильтр карбюратора К-88А двигателя автомобилей ЗИЛ-130, ЗИЛ-131 состоит из пробки, которая является основанием для размещения и крепления фильтра, и латунной сетки, свернутой в цилиндр. Топливо, поступающее в поплавковую камеру, проходит через сетчатый фильтр карбюратора и окончательно очищается. Многократная фильтрация топлива в системе питания двигателя гарантирует долговечную и безотказную работу двигателя.

Топливные фильтры легковых автомобилей.

Рис. 9. Керамический фильтр тонкой очистки топлива автомобилей ЗИЛ-130, ЗИЛ-131, ЗИЛ-133 Г1

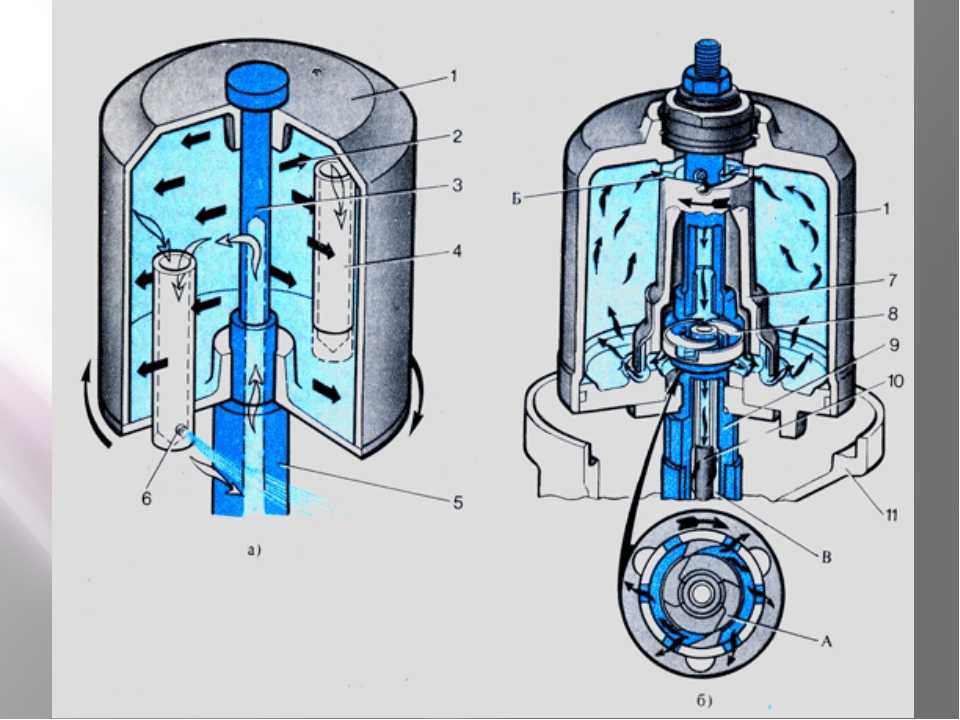

Центробежный фильтр очистки масла с фильтром грубой очистки ЗИЛ-130 схема и установка
