Экскаватор универсальный h28.00.100 на минитрактор

Главная \ Минитрактора, навесное оборудование и запчасти \ Навесное оборудование на минитрактора \ Экскаватор универсальный h28.00.100 на минитрактор

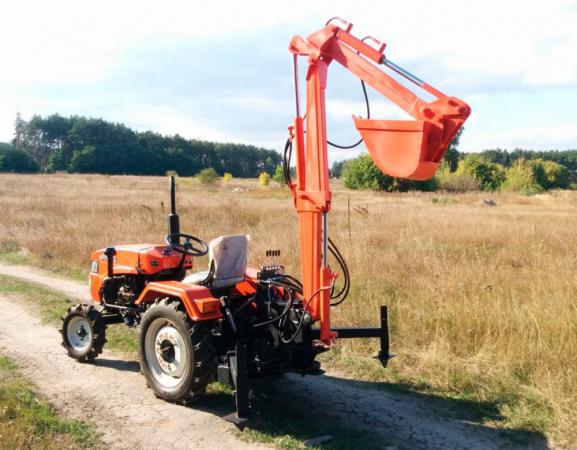

Экскаватор универсальный h28.00.100 на минитрактора Российского производств.

Экскаватор универсальный производится в г.Челябинск и устанавливается на любые минитрактора. Устанавливается на тракора Уралец, JINMA, Чувашпиллер, Фотон, Сватт, Булат, Т-25, Т-40, МТЗ-320 и др.

Наименование показателей, единицы измерений	значение
Тип экскаватора	Навесной однокавшовый неполноповоротный на пневмокалесном ходу
Индекс экскаватора	еDF-24
Конструктивная масса, кг	280
Длина в транспортном положении в агрегате с трактором, мм	4000
Ширина в транспортном положении, мм	1425
Высота в транспортном положении, мм	2320
Масса в агрегате с трактором, кг	1360
Удельное давление на грунт заднего колеса базового трактора с навешанным экскаватором, кгс/см. кв.	3
Емкость ковша, куб.м.	0,024 (0,048)
Грузоподъемность, кг	100
Максимальная глубина копания, мм	1700
Максимальный радиус копания, мм	3300
Максимальная высота выгрузки, мм	1980
Радиус выгрузки при максимальной высоте, мм	2480
Наибольшее усилие на режущем контуре ковша при копании цилиндром рукояти, кгс	400
Наибольшее усилие на режущем контуре ковша при копании цилиндром ковша, кгс	1430
Угловая скорость поворотной колонки, рад/с	1,3 (12,5 об/мин)
Угол поворота стрелы в плане, рад (град)	2,6 (150)
Среднее время рабочего цикла при совмещении операций и при повороте поворотной колонки на выгрузку в транспорт на 80 град., сек	15
Техническая производительность, м.куб/ч	4,2
Количество насосов на базовом тракторе, шт	1
Максимальная производительность насоса, л/мин	21
Давление в гидросистеме, кгс/см. кв.	163
Заправочная емкость гидросистемы экскаватора (без учета масла в гидробаке базового трактора), л	3,5
Тип ходовой системы базового трактора DF JM	колесный
Скорость передвижения базового трактора, км/час	0,2…27
Тормозная система базового трактора	Привод на задние колеса, механическая
Управление рабочим оборудование	рычажное
Мощность двигатель базового трактора, л.с.	24
Тип двигателя	Четырехтактный, трехцилиндровый, дизельный
Применяемое в гидросистеме экскаватора масло	Согласно РЭ на трактор

Экскаватор для минитрактора цена узнать позвонив нам. Минитрактор экскаватор купить можете оставив заявку на электронную почту: [email protected]

Контактное лицо: Мансур Ильдусович
тел. +7-960-397-30-57

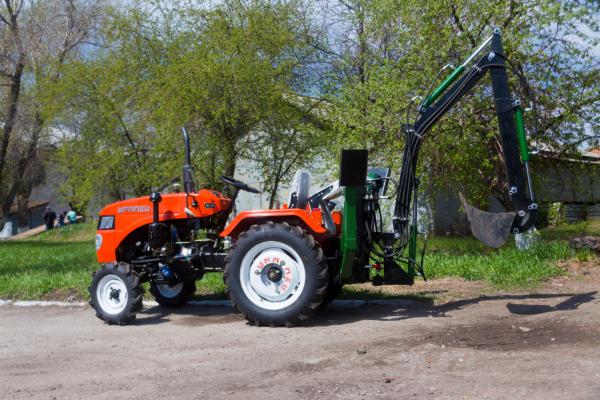

Лучший навесной мини-экскаватор БЛ-21-180

Компактный навесной мини-экскаватор БЛ-21-180 устанавливается на минитрактора класса 04-06 (мощностью от 14-26 л. с.), позволяет выполнять широкий перечень землеройных работ. Это и копка ям, и рытье траншей, и погрузка вынутого грунта на самосвал или же тележку. Данная разновидность оборудования имеет собственный гидрораспределитель и пульт, посредством которого осуществляется управление. Обратите внимание: для выполнения работы оператору требуется пересесть из тракторного в расположенное сзади- экскаваторное кресло.

Преимущества мультипликатора ML-32, установленного на миниэкскаваторе БЛ-21-180

Мультипликатор представляет собой повышающий редуктор с шестеренным насосом. Данная модель мультипликатора ML-32 состоит из:

1. Повышающего редуктора итальянской компании Brevini Fluid Power с передаточным отношением 1/34.

2. Шестеренчатого насоса объемом 22 куб. см и рабочим давлением до 280 бар и скоростью вращения до 3000 об/мин.

Мультипликатор имеет высочайшее качество изготовления, привод осуществляется от вала отбора мощности трактора. Благодаря оригинальной конструкции, достаточно прост в установке и обслуживании.

Увеличивается КПД, уменьшается потребление энергосистемы трактора, происходит меньший износ деталей и агрегатов трактора, увеличивается скорость копания и производительность за счет того, что необходимый поток гидросистемы достигается при минимальных оборотах трактора, повышается надежность и долговечность гидросистемы.

Технические характеристики

    • максимальная глубина копания — 1800 мм;

    • высота при разгрузке — 2000 мм;

    • угол поворота — 140 градусов;

    • радиус копания-3100мм.

    • масса элемента — 0,35 тонны;

    • требуемая мощность малогабаритного трактора — от 14-24-х лошадиных сил.

    • рытье фундаментов под загородное жилье;

    • рытье прудов и бассейнов;

    • углубление существующих ям, канав и траншей;

    • выполнение ландшафтных работ.

Кроме обычного 250-ти миллиметрового ковша допускается установка ковша для чистки канав или же ковшей на 300 и 400 мм. Базовая комплектация этого органа включает в себя:

    • навеска (экскаваторная)

    • набор гидравлических шлангов для подключения устройства к малогабаритной технике;

    • гидравлическая система производительностью 40 литров в минуту;

    • хромированные цилиндры;

    • ковш (300 мм).

Модельный представлен  модификацией оборудования:

    • СХ Р — с фиксированной стрелой (поворотной).

Особенность экскаватора является;

— Возможность быстрого навешивания или снятия с ЗНУ трактора, что позволяет использовать трактор с другими навесными и прицепными агрегатами:

Компактные (мини) экскаваторы | John Deere US

При эксплуатационной массе от 1,7 до 6 метрических тонн наши мини-экскаваторы обладают огромной мощью. От модели 17G с ходовой частью с регулируемой шириной и складным отвалом для прохода через узкие проходы до модели 60G со стандартной кабиной с климат-контролем — у нас есть модель, которая подойдет именно вам. Каждая модель, оснащенная механическим быстроразъемным соединением и вспомогательной гидравликой, может сочетаться с нашим навесным оборудованием для мини-экскаваторов, обеспечивая исключительную универсальность и производительность во всех ваших земляных работах.

Сравнение компактных моделей экскаваторов

Навесное оборудование

Навесное оборудование для компактного экскаватора

Шнеки

Молотки

Виброплиты

Просмотреть все

Показать большеСкрыть меньше

Настоящая головокружительная машина

Тилтротаторы от engcon предлагают вам еще один способ максимизировать производительность на рабочей площадке. Теперь вы можете купить некоторые наклонно-поворотные устройства engcon непосредственно у вашего дилера John Deere.

Найдите дилера, который расскажет о настоящей головоломной машине

Стандартная двухлетняя/2000-часовая стандартная гарантия на всю машину

Каждая машина John Deere поставляется с определенным уровнем комфорта благодаря нашей полной стандартной гарантии на машину. Он обещает, что мы устраним любые дефекты материалов или сборки нашего компактного оборудования в течение двух лет после поставки или 2000 часов работы.*

Узнайте у своего дилера сегодня о двухлетней или 2000-часовой стандартной гарантии на всю машину

* С 1 июня 2018 г. распространяется на покупку новых мини-погрузчиков John Deere, компактных гусеничных погрузчиков, компактных экскаваторов и компактных колесных погрузчиков. у John Deere или у авторизованных дилеров John Deere. Гарантия истекает через два года после даты получения поставки или после 2000 моточасов, в зависимости от того, что наступит раньше. Предложение действительно только у участвующих дилеров. Могут применяться некоторые ограничения. Для получения полной информации обратитесь к своему дилеру.

Мини-экскаватор | Tractor & Construction Plant Wiki

Мини-экскаватор Kubota со стриммером на выставке LAMMA 2011

Компактный мини-экскаватор или представляет собой гусеничное или колесное транспортное средство с ориентировочной эксплуатационной массой от 0,7 до 7,5 тонн. Как правило, он включает в себя стандартный отвал для обратной засыпки и независимый поворот стрелы.

Гидравлические экскаваторы несколько отличаются от другого строительного оборудования тем, что все движения и функции машины осуществляются за счет передачи гидравлической жидкости. Рабочий орган компактного экскаватора и отвал приводятся в действие гидравлической жидкостью, воздействующей на гидроцилиндры. Функции поворота (вращения) и движения экскаватора также активируются гидравлическими двигателями с гидравлической жидкостью.

Содержание

• 1 Структура
  • 1.1 Дом
  • 1.2 Ходовая часть
    • 1.2.1 Варианты
  • 1.3 Рабочая группа
  • 1.4 Независимый поворот стрелы
  • 1,5 Отвал для обратной засыпки
• 2 насадки
• 3 Качели с нулевым хвостом
• 4 микроэкскаватора
• 5 Известные производители
• 6 См. также
• 7 Ссылки / источники
• 8 Внешние ссылки

Конструкция

Мини-экскаватор Bobcat. Обратите внимание на отвал для обратной засыпки

Большинство компактных гидравлических экскаваторов имеют три отдельных узла: корпус, ходовую часть и рабочую группу.

Дом

Примеры и точка зрения в этом разделе могут не отражать всемирный взгляд на предмет . Пожалуйста, улучшите эту статью и обсудите проблему на странице обсуждения.

Конструкция дома включает в себя отсек оператора, моторный отсек, гидравлический насос и компоненты распределения. Конструкция дома крепится к верхней части ходовой части через поворотный подшипник. Дом вместе с рабочей группой может без ограничений вращаться или поворачиваться на ходовой части благодаря гидравлическому распределительному клапану, который подает масло к компонентам ходовой части.

Поворот

Под поворотом понимается вращение узла корпуса экскаватора. В отличие от обычного экскаватора-погрузчика, оператор может повернуть весь дом и рабочую группу на ходовую часть для размещения грунта.

Компактный экскаватор A Kubota

Ходовая часть

Ходовая часть состоит из резиновых или стальных гусениц, ведущих звездочек, роликов, направляющих колес и связанных с ними компонентов/конструкций. Ходовая часть поддерживает конструкцию дома и рабочую группу.

Варианты

Специальные версии были разработаны несколькими производителями.

• Колея различной ширины. Гусеничные рамы установлены на ползунке и могут быть втянуты для транспортировки и прохождения через дверные проемы, а затем выдвинуты для работы, что придает машине большую устойчивость.
• Наклонная ходовая часть — рама гусеницы и основание снабжены шарниром между ними и поворотным кольцом, а также коротким цилиндром наклона. Затем верхнюю часть конструкции можно выровнять автоматически или вручную, чтобы стрела могла работать вертикально для выемки траншей поперек склона с меньшим перекопом и большей устойчивостью машины

Рабочая группа

Рабочая группа (верхняя часть) компактного гидравлического экскаватора состоит из стрелы, рукояти или рукояти и навесного оборудования (например, шнека, ковша или дробилки). Он соединен с передней частью конструкции корпуса экскаватора через поворотную раму, которая позволяет гидравлически поворачивать рабочую группу влево или вправо для копания со смещением для рытья траншей параллельно гусеницам.

Независимый поворот стрелы

Основное назначение поворота стрелы — копать со смещением вокруг препятствий или вдоль фундаментов, стен или опалубки. Второстепенное использование — езда на велосипеде по участкам, слишком узким для поворота кабины. Независимый поворот стрелы — одно из основных преимуществ компактного экскаватора перед другой землеройной техникой.

Некоторые машины оснащены стрелой со смещением или стрелой с изменяемой геометрией, которая позволяет копать вблизи и параллельно стене без вращения верхней части конструкции. На более крупных машинах траншею можно вырыть параллельно гусеницам, но за пределы ширины машины.

Отвал для обратной засыпки

Отвал мини-экскаватора JCB со съемными удлинителями, убранными на раму (виден по гусенице)

Отвал для обратной засыпки используется для выравнивания, выравнивания, обратной засыпки, рытья траншей и общих бульдозерных работ. Отвал можно использовать для увеличения высоты отвала и глубины копания в зависимости от его положения по отношению к рабочей группе экскаватора, что делает его очень универсальным.

Некоторые машины имеют отвалы со «складывающимися» крыльями или съемными секциями для уменьшения ширины транспортировки. (особенно на моделях с изменяемой шириной колеи).

Навесное оборудование

Блок клапанов в сборе на мини-автомобиле JCB легко доступен под задним фонарем с топливным баком сзади и масляным радиатором справа.

В последние годы возможности гидравлических экскаваторов вышли далеко за рамки земляных работ. С появлением навесного оборудования с гидравлическим приводом, такого как наклонно-поворотный механизм, отбойный молоток, захват или шнек, экскаватор часто используется во многих других областях, кроме землеройных работ, а с приспособлением для наклона и наклона фактически служит эффективным инструментом для перевозки инструментов. Многие экскаваторы оснащены быстроразъемными (быстросъемными) монтажными системами для упрощения монтажа навесного оборудования, что значительно повышает эффективность использования машины на стройплощадке, а также предоставляет дополнительные услуги с регулируемыми потоками и встроенными элементами управления.

Маятник с нулевым хвостовым оперением

Существует два различных класса компактных экскаваторов: машины с обычным хвостовым поворотом, которые имеют задний противовес, выступающий за пределы гусениц при вращении корпуса, и нулевой хвостовой поворот, агрегаты с домом, диаметр которого остается в пределах ширины гусениц при полном вращении. Поворотные устройства с нулевым хвостом позволяют оператору сосредоточиться на копании, а не смотреть, куда он или она поворачивается.

Микроэкскаваторы

Некоторые японские производители производят машины весом до 700 кг, которые можно перевозить в небольшом фургоне или поднимать и вставлять в самые маленькие стандартные дверные проемы для работы внутри зданий. На самых маленьких оператор стоит на платформе

Известные производители

• Компания Bobcat (принадлежит Doosan Infracore — ранее Daewoo Heavy Industries & Machinery)
• Caterpillar Inc.
• Фермек
• ДЖКБ
• John Deere — в США
• Комацу
• Кубота
• Pel-Job (теперь под брендом Volvo)
• Производство Такеучи
• Terex — (был Fermec)
• Строительная техника Volvo
• Группа компаний Wacker Neuson
• Янмар
